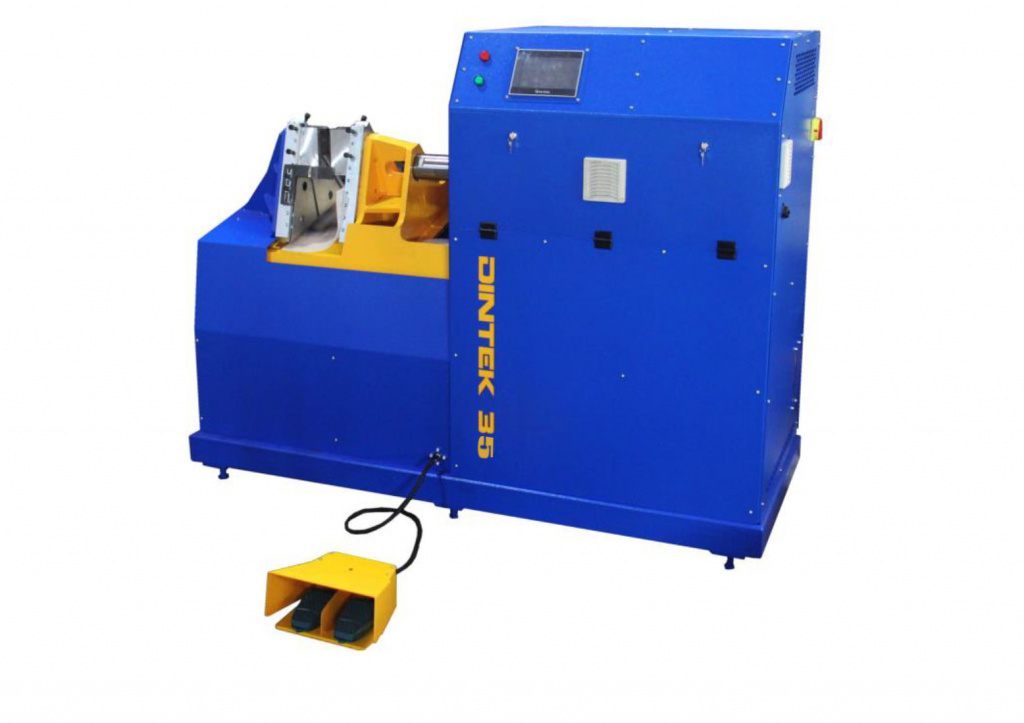

Станки для гибки витков (сегментов) шнека серии Dintek.



Компания Ижлазер предлагает к поставке современные станки с ЧПУ предназначенные для изготовления витков (сегментов) шнека.Данное оборудование позволяет изготавливать шнековую реборду с заданными параметрами из заготовок витка шнека. Спираль шнека широко используется при производстве: 1. Шнековых транспортёров применяемых при перемещении зерна, пищевых и химических продуктов, цемента. 2. Сельскохозяйственной техники и оборудования (шнеки жаток комбайнов, шнековые самоподаватели). 3. Строительного и бурового оборудования. 4. Ледобуров



Станок для гибки витков шнека Пресс для гибки витков шнека Пресс для гибки сегментов шнека Станок для для гибки реборды шнека Пресс для изготовления спирали шнека

При изготовлении данного оборудования используются современные станки с чпу, что позволяет создавать станки в кратчайшие сроки  с высокими параметрами производительности и качества.

Резка деталей осуществляется с помощью станка лазерной резки металла. Данная технология позволяет получить чистые ровные контуры заготовок с точностью 0,1мм.

Сварочные работы производятся роботизированным сварочным комплексом с предварительным размещением заготовок в кондукторе, что позволяет осуществить сборку станины пресса с высокой точностью и качеством сварочных швов.

После сборки основных узлов, детали помещаются на стол портального обрабатывающего фрезерного центра, где происходит расточка посадочных мест. Благодаря данной операции добивается идеальная соосность  стыкуемых деталей. Без данной процедуры невозможно  получить оборудование, которое прослужит долго и будет выпускать качественную продукцию.



Принцип работы:



1.     В программе Компас 3D или Солидворкс  создаётся развёртка витка шнека.

2.     Затем  с помощью станка лазерной или плазменной резки заготовки вырезаются из листа металла.

3.     На следующем этапе, оператор пресса устанавливает согласно инструкции, необходимые пуансоны в матрицу и выбирает соответствующую программу гибки или вводит параметры вручную.

4.     После помещения заготовки в станок и нажатия педали управления, происходит процесс гибки витка шнека.



 Наше предприятие предлагает следующие модели станков:



 Dintek 30

Оборудование для изготовления спирали шнека



Технические характеристики:

Наименование

Значение

1

Материал стальной полосы

Сталь: углеродистая; нержавеющая; высокопрочная.

2

Толщина металла

от 2 до 10 мм.

3

Высота реборды

от 20 до 300 мм.

4

Шаг витка

от 80 до 1200 мм.

5

Наружный диаметр

от 150 до 1200 мм.

6

Внутренний диаметр

от 50 до 1000 мм.

7

Усилие пресса

30кН

8

Потребляемая мощность

4 кВт

9

Габаритные размеры станка (д х ш х в)

1700х960х890 мм.

10

Масса

1320 кг.

11

Скорость изготовления сегмента

10-15 секунд



Стоимость 1310000 рублей в т.ч. НДС18%

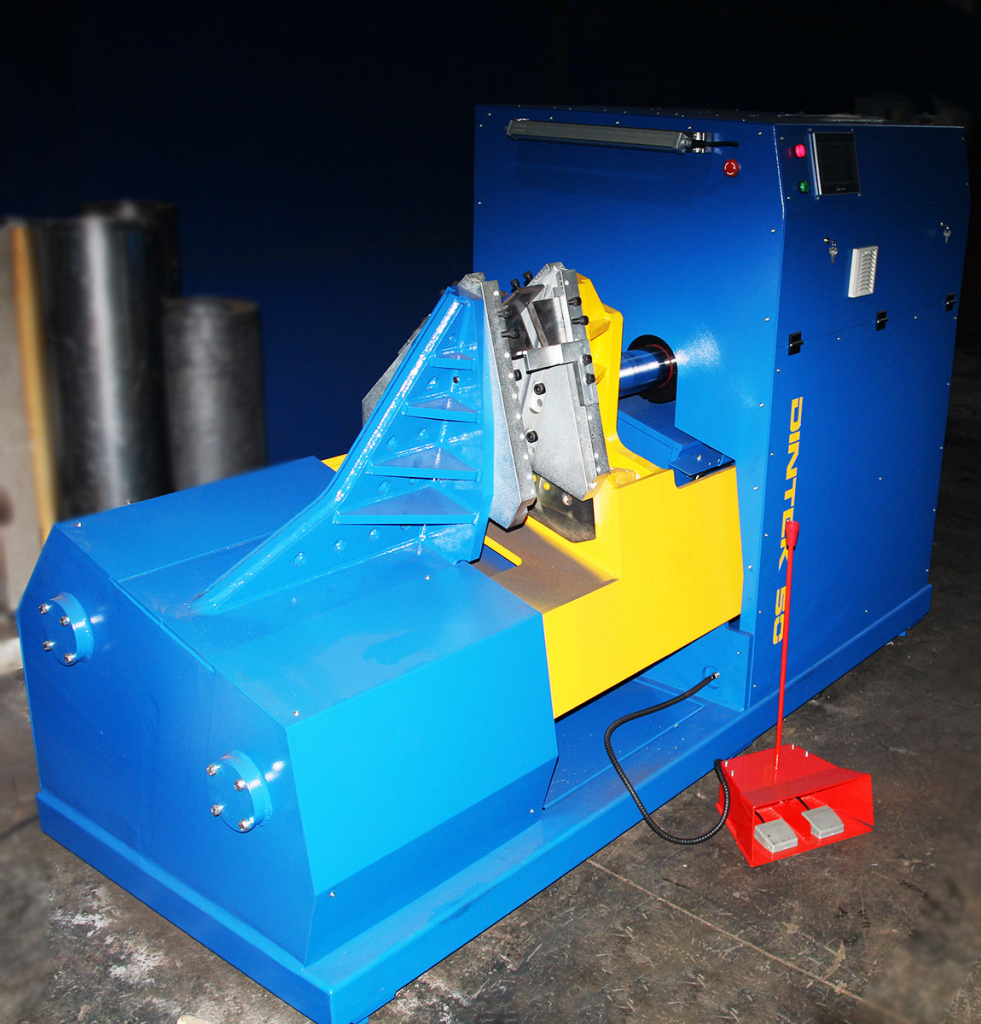

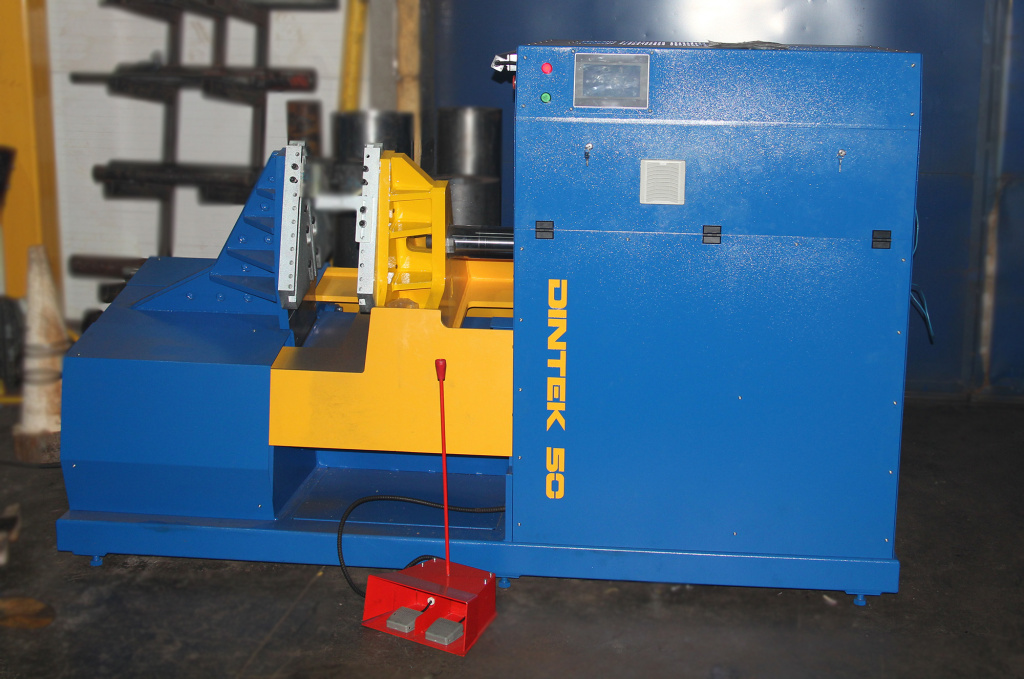

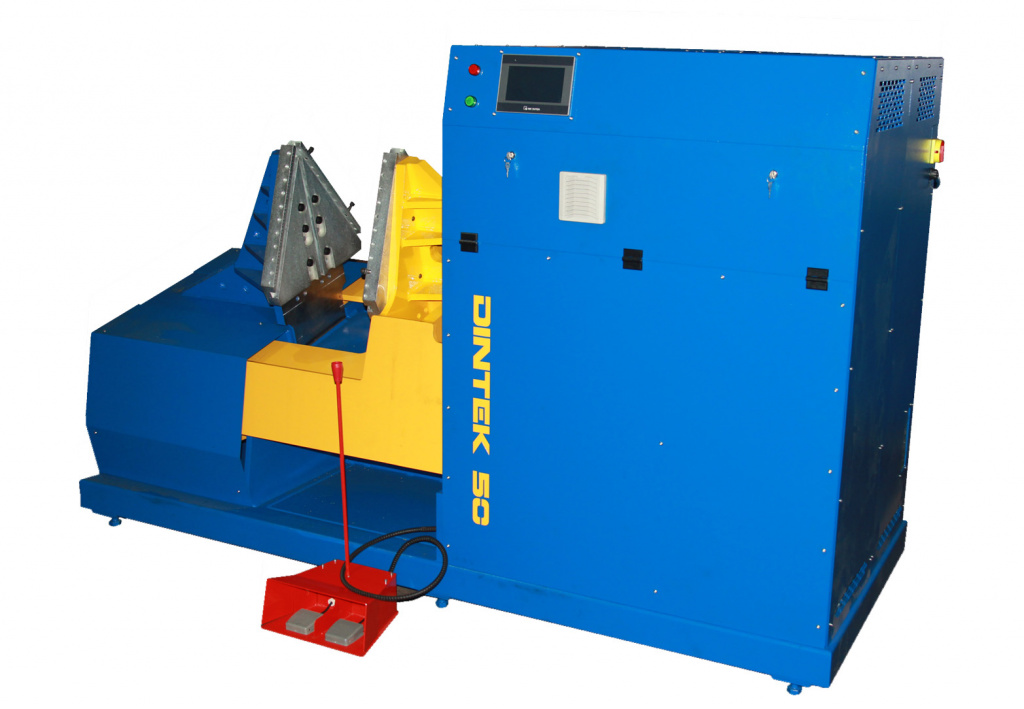

Dintek 50

Оборудование для изготовления спирали шнека



Технические характеристики:

Наименование

Значение

1

Материал стальной полосы

Сталь: углеродистая; нержавеющая; высокопрочная.

2

Толщина металла

от 2 до 20 мм.

3

Высота реборды

от 20 до 400 мм.

4

Шаг витка

от 80 до 1200 мм.

5

Наружный диаметр

от 150 до 1200 мм.

6

Внутренний диаметр

от 50 до 1000 мм.

7

Усилие пресса

50кН

8

Потребляемая мощность

5,5 кВт

9

Габаритные размеры станка (д х ш х в)

2450х960х890 мм.

10

Масса

1950 кг.

11

Скорость изготовления сегмента

10-15 секунд



Стоимость составляет 1600000 рублей в т.ч. НДС18%

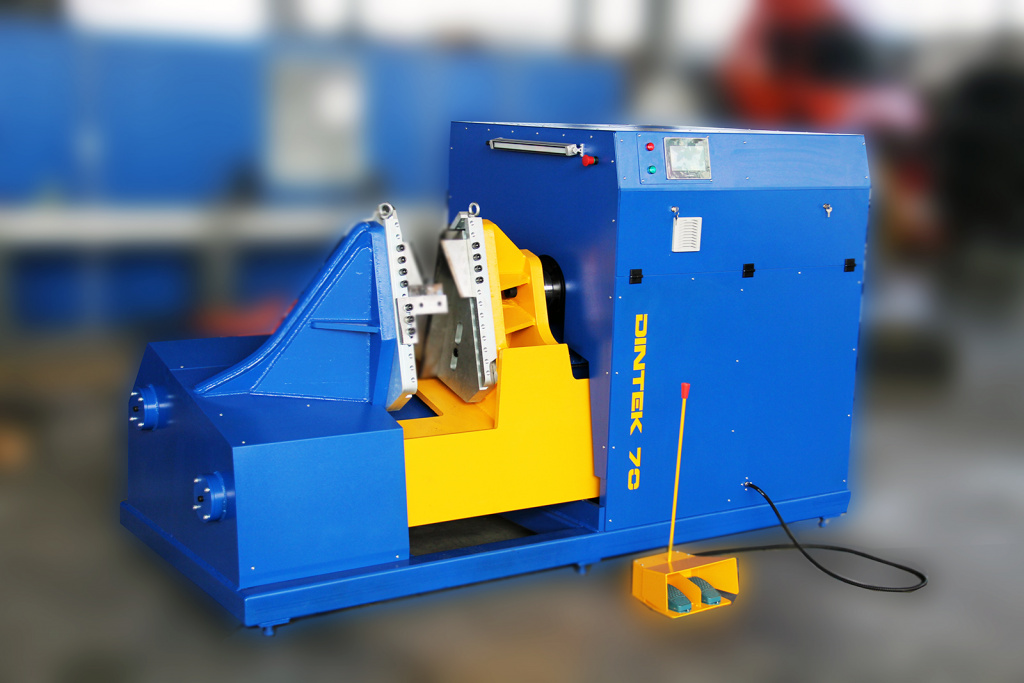

Dintek 70

Оборудование для изготовления спирали шнека



Технические характеристики:

Наименование

Значение

1

Материал стальной полосы

Сталь: углеродистая; нержавеющая; высокопрочная.

2

Толщина металла

от 2 до 30 мм.

3

Высота реборды

от 20 до 500 мм.

4

Шаг витка

от 80 до 1200 мм.

5

Наружный диаметр

от 150 до 1200 мм.

6

Внутренний диаметр

от 50 до 1000 мм.

7

Усилие пресса

70кН

8

Потребляемая мощность

11 кВт

9

Габаритные размеры станка (д х ш х в)

2650х960х890 мм.

10

Масса

2300 кг.

11

Скорость изготовления сегмента

10-20 секунд



Стоимость составляет 1940000 рублей в т.ч. НДС18%


Видео работы станка


Комплект поставки:

1.Станок для изготовления реборды шнека

2. Матрица

3. Комплект пуансонов

4. Инструкция по эксплуатации

5. Паспорт


Срок изготовления - 30 рабочих дней.

В данный момент в наличии имеется один станок Dintek 50.
