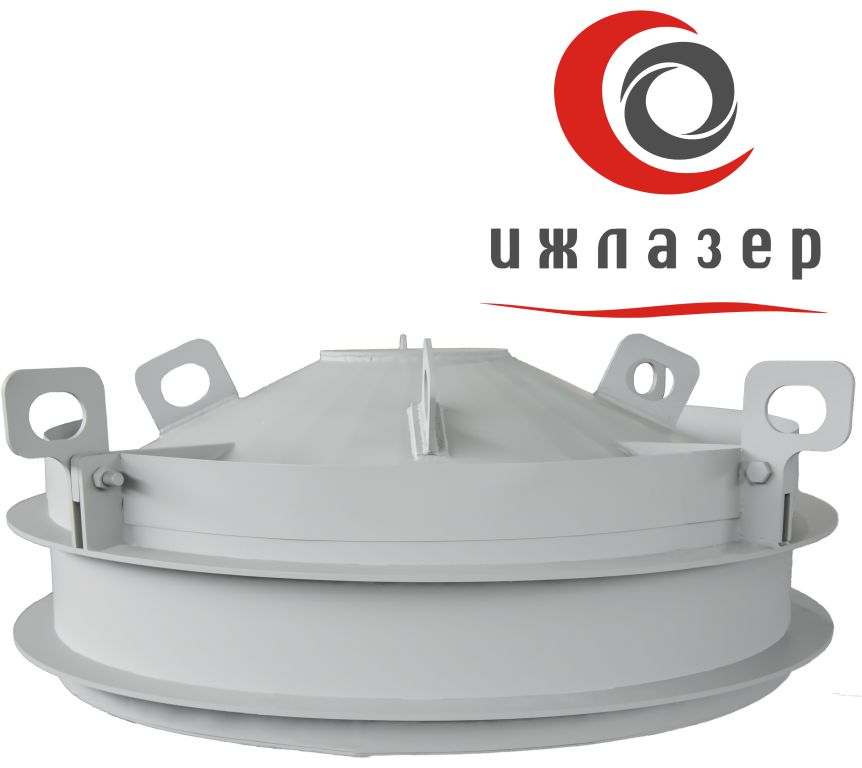

Формы (виброформы) для производства доборных колодезных колец


Производственная компания Ижлазер предлагает к поставке формы (виброформы) для производства доборных колодезных колец. Доборные кольца, изготовленные на наших формам, по размерам будут соответствовать ГОСТ 8020-2016.

Принцип работы виброформы

Виброукладка бетонной смеси в форме с последующей распалубкой бетонных доборных или железобетонных доборных колодезных колец непосредственно после формовки.

Конструкция виброформы

Виброформа для производства доборных колодезных колец состоит из двух пустотелых усиленных цилиндров: внешнего кольца (обечайки) с закрепленными на нем вибраторами и внутреннего сердечника. Внутренний сердечник в нижней и средней части дополнительно усилен металлическими кольцами (рёбрами жёсткости). Верхняя часть сердечника имеет форму конуса. Внешнее кольцо также дополнительно упрочнено ребрами жесткости.

Стандартная виброформа доборных колец, рассчитана на изготовление бетонных колодезных колец с металлическими строповочными петлями, жестко связанными с армирующим каркасом.



Виброформа для доборных бетонных колец КС10.3

Виброформа для доборных колодезных колец КС10.3 - цена 33000 руб

Наружный диаметр 1160 мм.

Внутренний 1000 мм. высота 300 мм.

Вибратор площадочный ВИ 99/380 - 1шт.



Комплектация виброформ

Виброформа комплектуется общепромышленными вибраторами (КС 7.3 - 1 шт., КС 10.9-1шт , КС15.9 – 2 шт., КС 20.9 – 3 шт.), рассчитанными на напряжение 380 В. По согласованию с заказчиком возможна установка вибраторов, рассчитанных на напряжение 220 или 42В

По предварительному заказу возможно изготовление форм доборных колодезных колец с   проушинами диаметром 43 мм, которые в дальнейшем используется для закрепления строп и перемещения готовых изделий.



НаименованиеКомплектацияЦена руб.Примечание
Виброформа КС10.3D1000mm. H300mm. Опалубка 1шт., Сердечник 1шт., Вибратор площадочный ВИ99/380В - 1шт.37000В наличии на складе 2шт.
Виброформа КС10.6D1000mm. H600mm. Опалубка 1шт., Сердечник 1шт., Вибратор площадочный ВИ98/380В - 1шт.42000В наличии на складе 2шт.
Виброформа КС15.3D1500mm. H300mm. Опалубка 1шт., Сердечник 1шт., Вибратор площадочный ВИ98/380В - 1шт.51000В наличии на складе 1шт.
Виброформа КС15.6D1500mm. H600mm. Опалубка 1шт. Сердечник 1шт. Вибратор площадочный ВИ98/380В - 2шт.61000В наличии на складе 3шт.


форма доборных колодезных колец КС10.3   Форма доборных колодезных колец КС15.3  Форма доборных колодезных колец КС10.6   Форма колодезных колец КС15.6

Материалы необходимые для изготовления доборных бетонных колодезных колец :

Цемент, щебень твёрдых пород фракции до 10 мм, песок, сетка кладочная для армирования, пластификатор.

Принцип работы на виброформах для доборных колец:

На ровной площадке кладут поддон (в качестве поддона используется лист металла толщиной 1-2мм или лист влагостойкой фанеры), на него устанавливается виброформа для производства колодезных колец.

Затем в форму загружают бетонную смесь и включается вибратор. По мере уплотнения смеси досыпается ещё бетон и происходит финальное виброуплотнение продолжительностью 2-3 минуты.

После этого начинается распалубка формы с помощью подъёмного механизма, которая возможна двумя способами: в первом случае виброформу медленно поднимают в сборе (наружная опалубка и внутренний сердечник), во втором, сначала вынимают внутренний сердечник, а затем наружную опалубку.

Затем опалубку устанавливают на следующий поддон и процесс повторяется.

Минимальная производительность формы для бетонных колодезных колец 2 -3 изделия в час.
