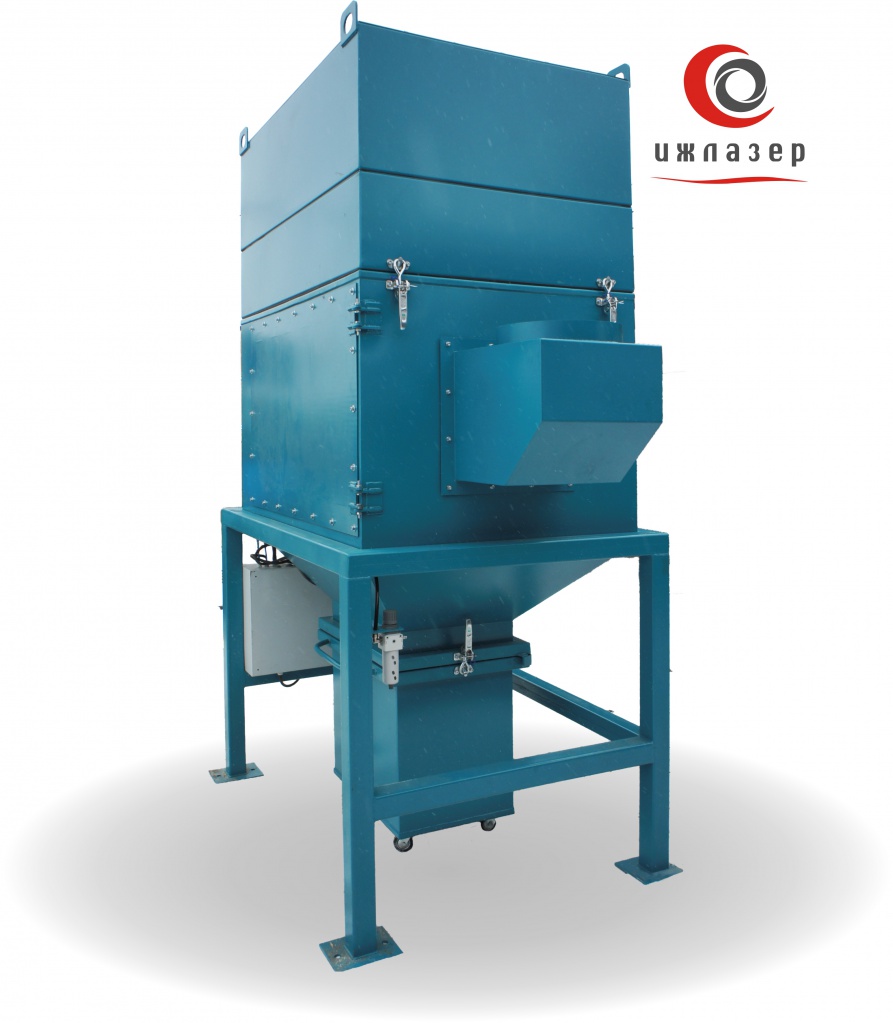

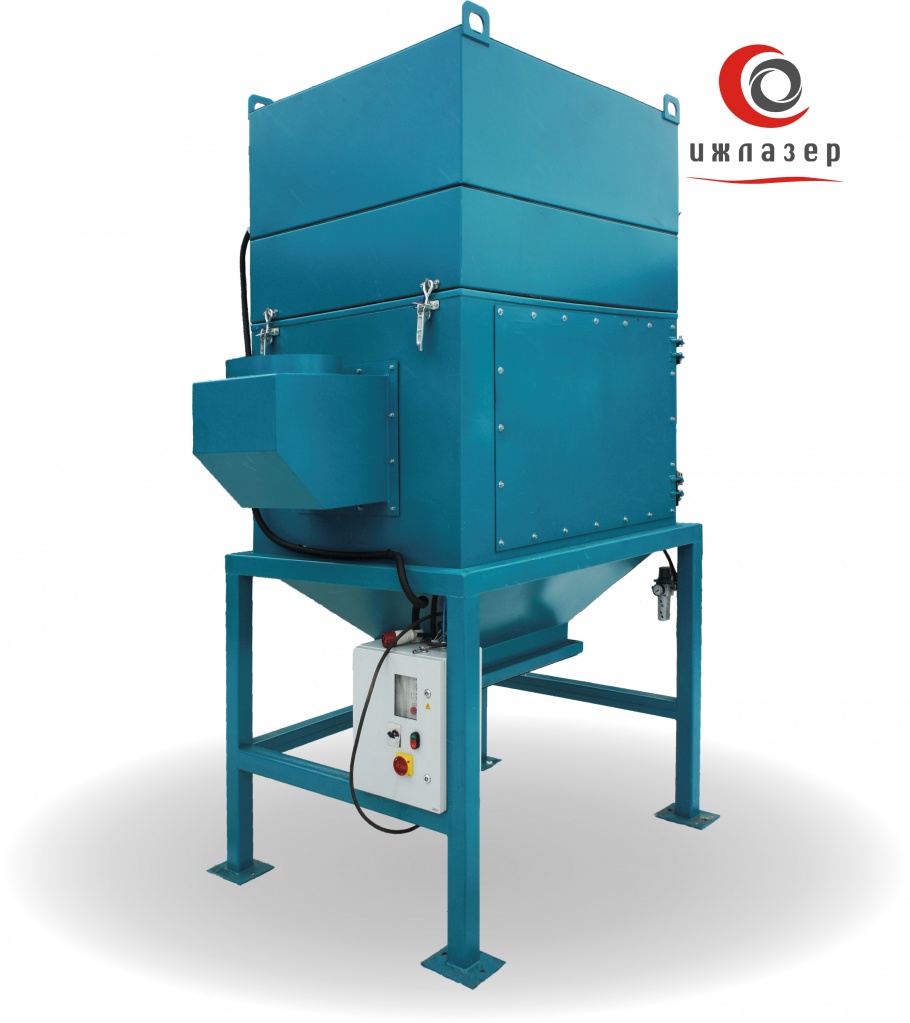

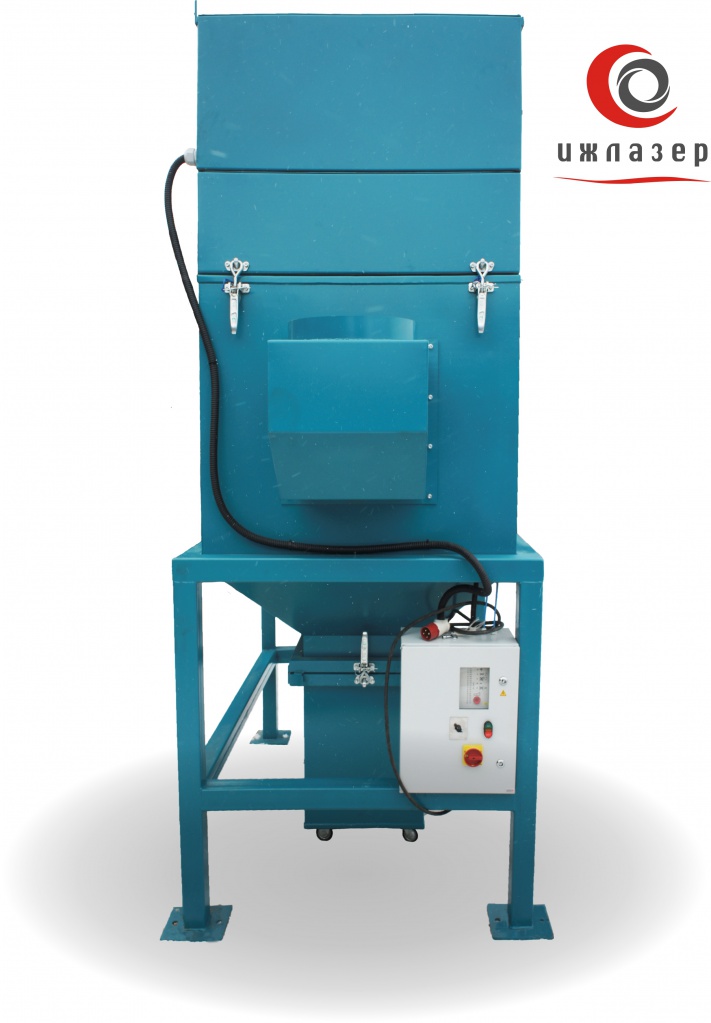

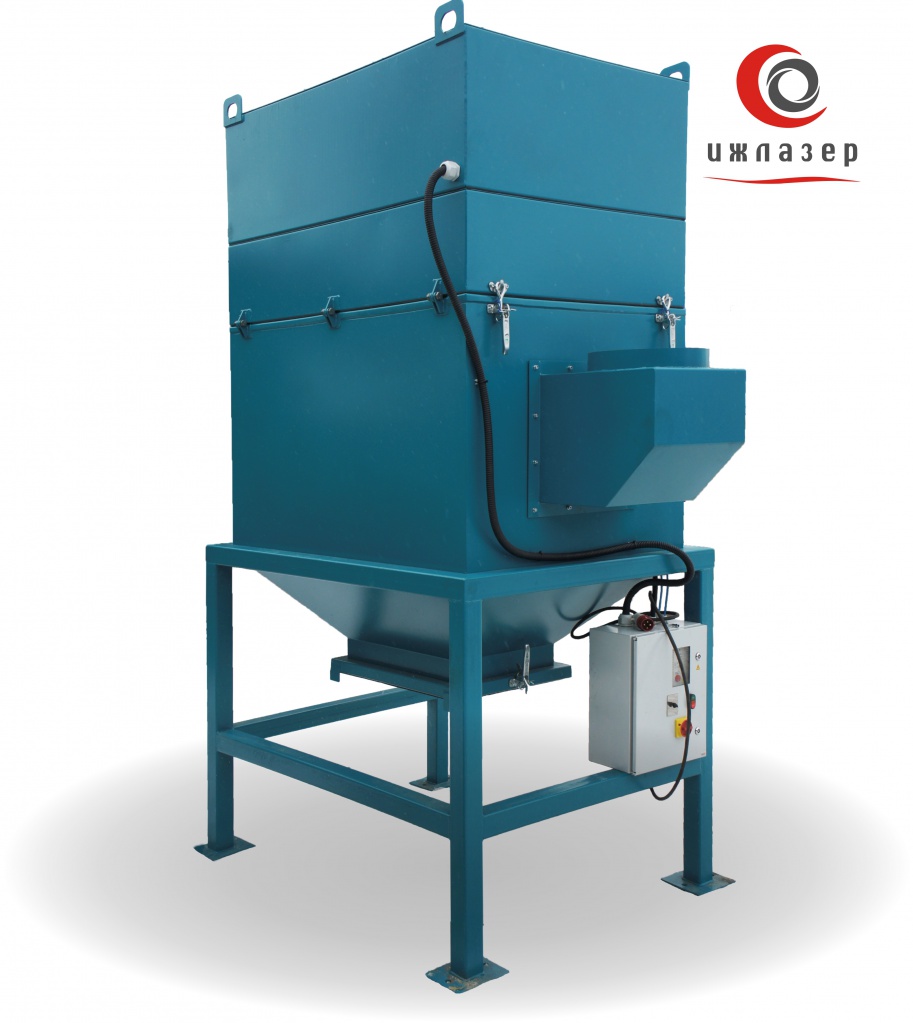

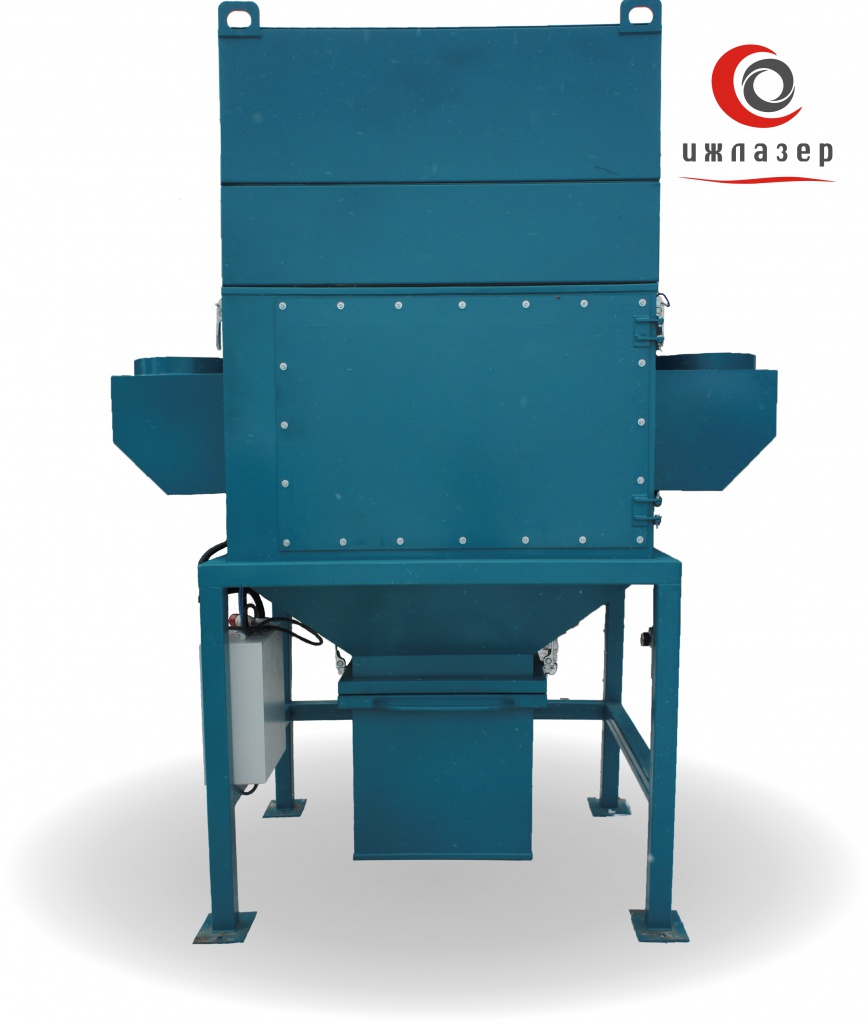

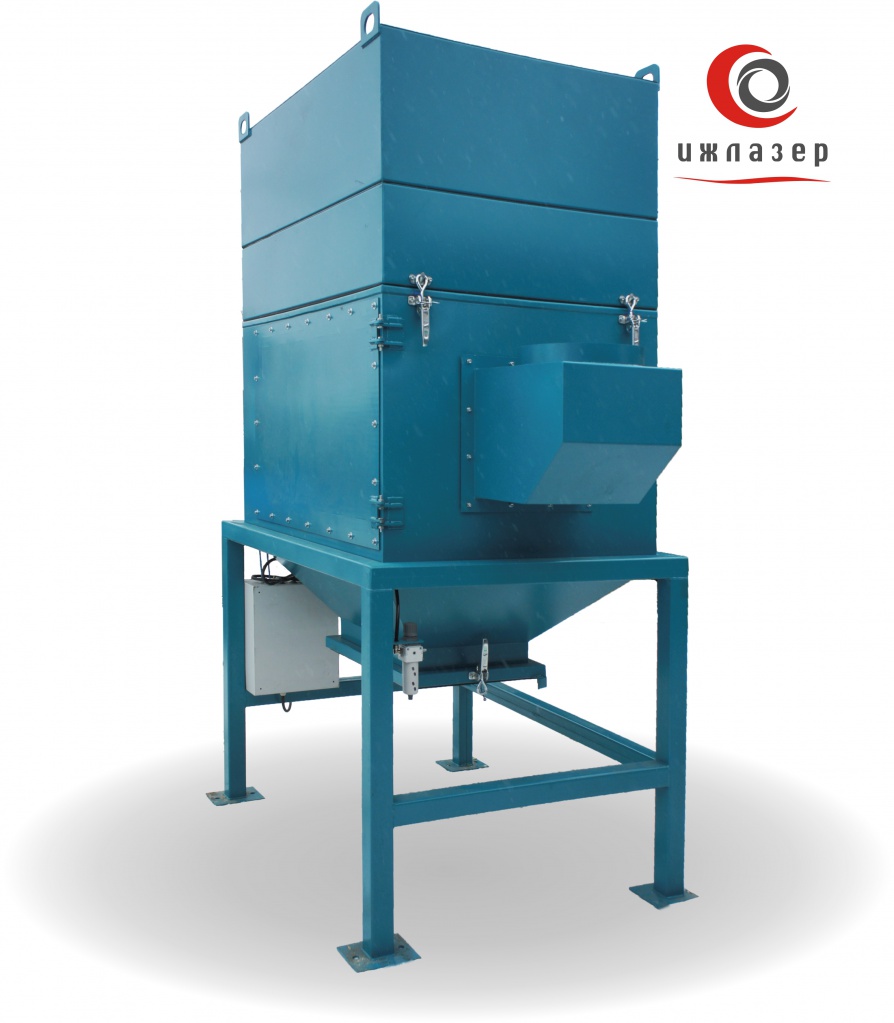

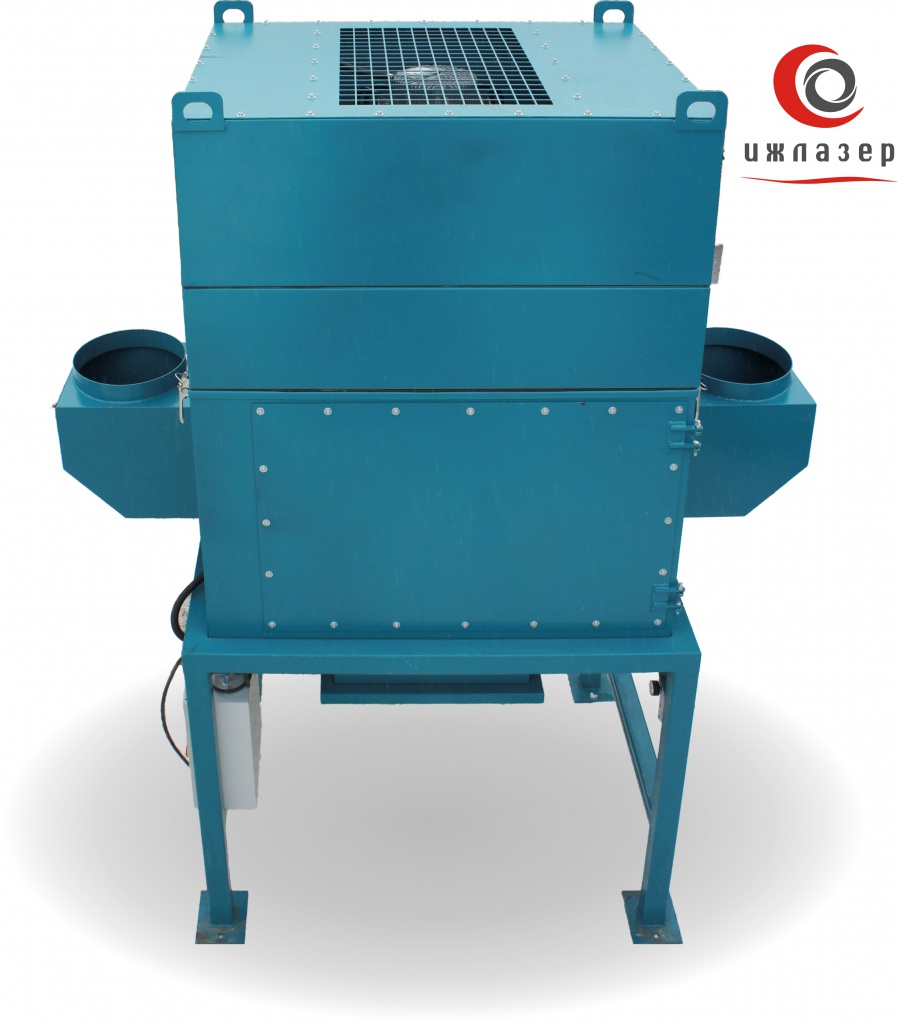

Фильтро-вентиляционный агрегат МВУ 8000
Фильтровентиляционный агрегат МВУ 8000 предназначен для очищения воздуха и удаления загрязнений, возникающих в ходе различных производственных процессов.
МВУ 8000 используется, в первую очередь, для удаления сварочного аэрозоля, возникающего при сварке, газовой или плазменной резке металлов в производственных помещениях; для удаления сухой пыли (не содержащей кислотных или взрывоопасных компонентов), возникающей в ходе шлифования не искрящихся материалов; в химической, пищевой, фармацевтической промышленности для удаления пыли и газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивности воздуха. Возврат очищенного от вредных примесей воздуха осуществляется в производственное помещение. Забор продуктов горения производится в непосредственной близости от рабочей зоны, что не позволяет им смешиваться с основной массой воздуха цеха. Использование рециркуляции воздуха, которая особенно актуальна в холодное время года, позволяет значительно снизить затраты энергии необходимой для системы вентиляции.
Максимальная температура загрязнённого воздуха, поступающего в МВУ 8000, не должна превышать 60 С.
Аппарат предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды 0...+40С.Запрещается использовать для отсоса взрывоопасных газов. Не допускается отсос влажной пыли и воды.
Область применения
При производстве сварочных работ
При лазерной резке материалов
При плазменной резке металлов
В деревообрабатывающей промышленности
При дробеструйной, пескоструйной обработке материалов Для работы с вентилируемыми раскройными столами
Работа фильтро-вентиляционной установки с вентилируемым раскройным столом плазменной резки металла

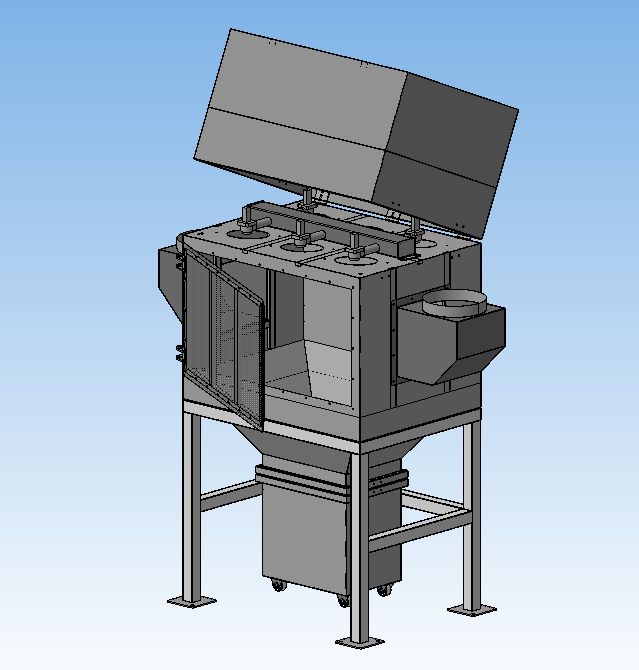

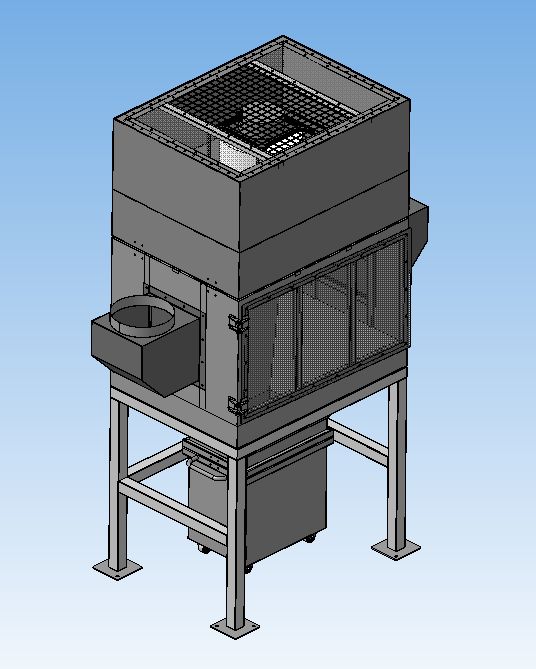

Конструкция
Основные блоки и узлы:
Камера предварительной очистки.
Камера фильтрации, в которой вертикально расположены шесть зарядных картриджа общей площадью фильтрующей поверхности 108 кв.м. Вертикальное расположение картриджей обеспечивает высокую эффективность их регенерации, производимой автоматически изнутри импульсами сжатого воздуха.

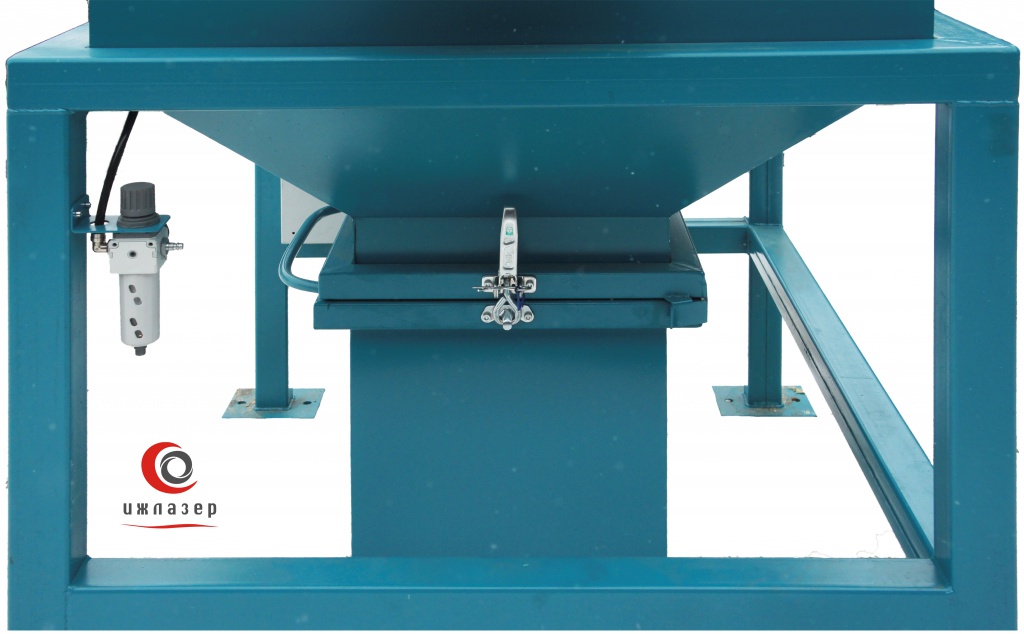

Бункер, предназначен для сбора пыли.
Блок пневматической очистки картриджей, расположен сверху камеры фильтрации. Состоит из ресиверов сжатого воздуха и электромагнитных пневмоклапанов, для очищения фильтрующих элементов, импульсами сжатого воздуха.
Камера с роторным вентилятором, установлена над блоком пневматической очистки картриджей.

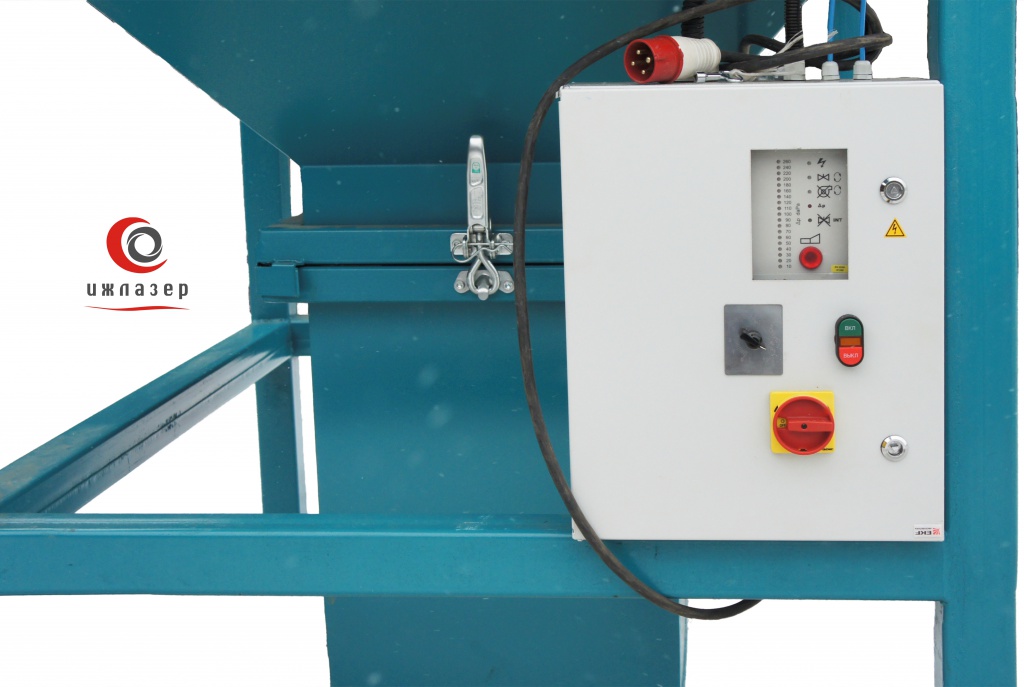

Блок управления, закреплен на боковой стенке МВУ.
Принцип работы
Загрязненный воздух поступает через вентиляционные трубы в фильтрационную камеру, где раскаленные частицы задерживаются сетчатым фильтром-искрогасителем (дополнительное оборудование), а пыль оседает на наружной поверхности фильтрующего элемента. При снижении пропускной способности фильтров, давление в камере фильтрации увеличивается, и блок управления (в автоматическом режиме) подаёт импульс на пневмоклапан. Поток сжатого воздуха, стряхивает осажденные частицы с поверхности фильтрующего элемента, которые поступают в бункер для сбора пыли.
Очищенный воздух возвращается обратно в производственное помещение.
Характеристики:
|
|
МВУ -8000 |
|
Габаритные размеры ДхШхВ, мм. |
1380х1440х2600 |
|
Масса, кг. |
700 |
|
Максимальная производительность, м.куб./час |
10000 |
|
Максимальное разрежение, Па |
2000 |
|
Эффективность фильтрации, % |
95-99,5 |
|
Фильтры зарядные, шт. |
6 |
|
Площадь фильтрующей поверхности (суммарная) м.кв. |
108 |
|
Давление воздуха, подаваемого к системе регенерации фильтра, Бар |
8 |
|
Максимальная потребляемая электрическая мощность, кВт. |
4 |
|
Напряжение, В |
380 |

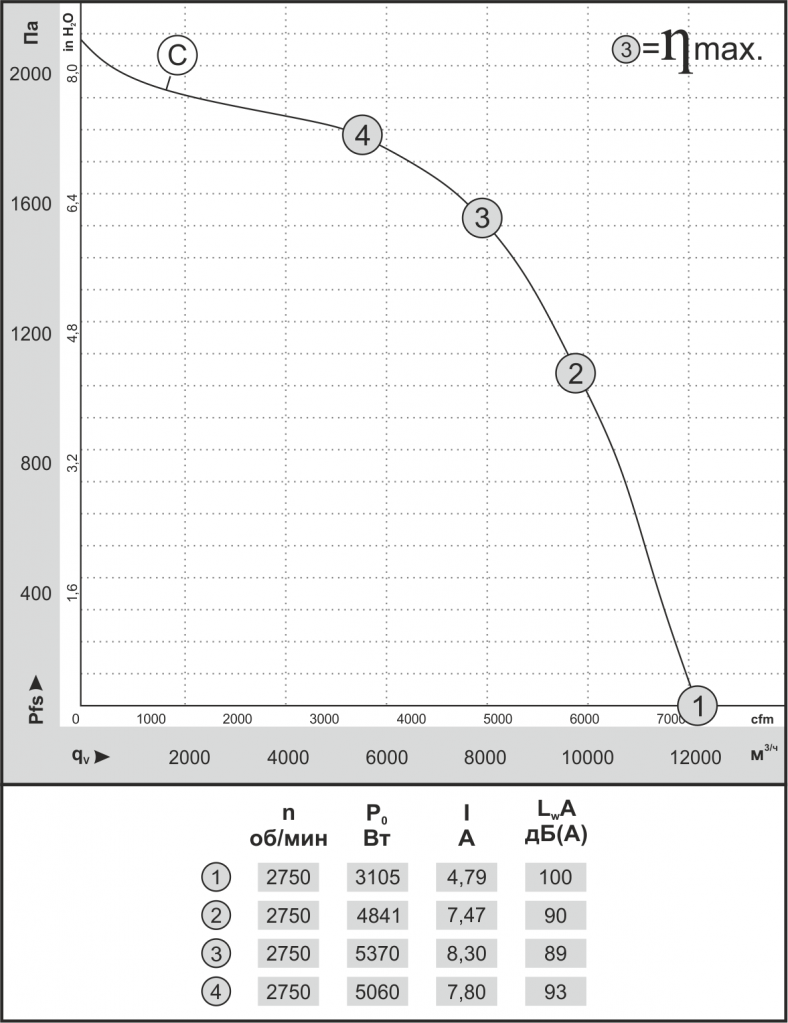

Производительность по воздуху 50 Hz
Срок изготовления – 30 рабочих дней.
Условия оплаты: предоплата 50 % (пятьдесят процентов) от общей стоимости товара, указанного в соответствующей спецификации - в течение 5 (пяти) рабочих дней с момента подписания обеими Сторонами соответствующей спецификации. Доплата в размере 50% (пятьдесят процентов) от общей стоимости товара по факту изготовления, после уведомления о готовности.
