Фильтровентиляционный агрегат МВФ-8000, МВФ-12000

Предназначен для удаления и очистки воздуха от сварочного аэрозоля, сухой пыли и прочих загрязнений (кроме едких и взрывоопасных), возникающих на рабочих местах при сварочных работах, плазменной и газовой резке, шлифовке и зачистке различных поверхностей.

Область применения

Модульные самоочищающиеся фильтровентиляционные агрегаты МВФ предназначены для удаления и очистки воздуха от сварочного аэрозоля, сухой пыли и прочих загрязнений (кроме едких и взрывоопасных), возникающих на рабочих местах при сварочных работах, плазменной и газовой резке, шлифовке и зачистке различных поверхностей. Агрегаты, встроенные в систему местной вытяжной вентиляции, удаляют загрязнения и возвращают очищенный воздух в производственное помещение без потери тепла.

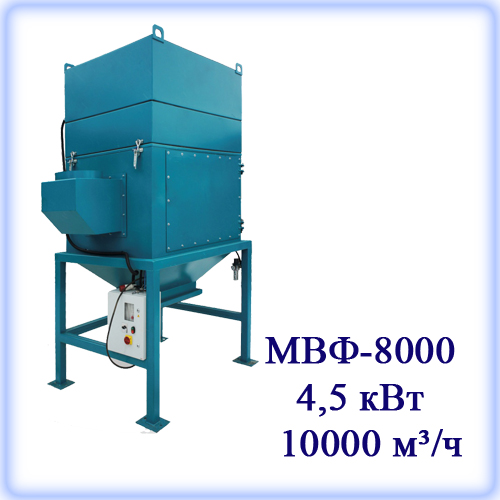

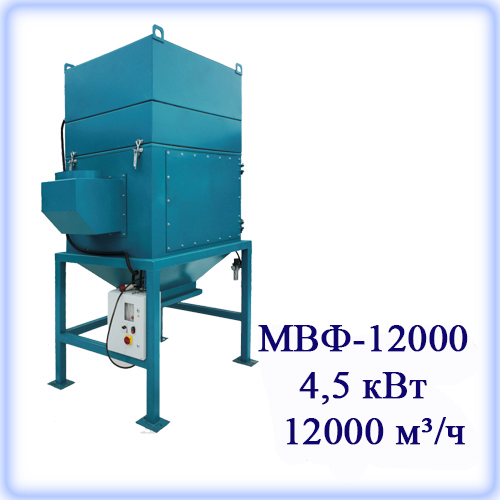

Фильтровентиляционный агрегат МВФ-8000 Фильтровентиляционный агрегат МВУ-12000

Конструкция

Oсновные блоки и узлы:

  • Камера предварительной очистки с искрогасительной сеткой.
  • Фильтровальная камера, в которой находятся фильтроэлементы из полиэстера с тефлоновым покрытием и поддон для сбора пыли.
  • Камера герметично закрывается дверью на четырех быстросъёмных зажимах.
  • Блок пневматической очистки картриджей расположен сверху над фильтровальной камерой и состоит из ресивера сжатого воздуха под давлением 0,6 МПа, подаваемого от наружной сети, и электропневмоклапанов для очищения фильтров импульсами сжатого воздуха.
  • Шумоизолированная вентиляторная камера с радиальным вентилятором установлена над блоком пневматической очистки картриджей и фиксируется спереди двумя быстросъёмными зажимами. После снятия зажимов две газовые пружины поднимают её вверх, что обеспечивает доступ к рабочему колесу вентилятора и к блоку пневматической очистки.
  • Блок управления для подключения питания к вентилятору и управления блоком пневмоочистки фильтров закреплён на боковой стенке ФВА. При необходимости можно установить блок управления отдельно от ФВА. Блок оснащён предохранителем от перегрузок и коротких замыканий и контроллером, управляющим работой электропневмоклапанов.
  • Масловлагоотделитель закреплён на задней стенке.
  • Искрогасительная камера устанавливается при использовании ФВА для очистки воздуха с присутствием искр, брызг раскалённого металла. Камера выполняет функцию предварительной очистки и искрогашения и крепится к входному патрубку ФВА, расположенному на боковой стене.

Принцип работы

Загрязненный воздух от рабочих мест поступает через местные вытяжные устройства в фильтрационную камеру, где раскаленные частицы задерживаются сетчатым фильтром-искрогасителем. Пыль оседает на наружной поверхности зарядного фильтра. Повторяющиеся импульсы сжатого воздуха, направленного противоположно движению загрязненного воздуха, стряхивают осажденные загрязнения с поверхности зарядного фильтра. Эти загрязнения опадают в поддон для сбора пыли, откуда должны периодически удаляться. Очищенный воздух возвращается вентилятором обратно в производственное помещение. Очистка (регенерация) фильтров происходит в автоматическом режиме.
