Купить витки для шнеков. Спираль шнека. Изготовление шнеков.

+7(3412) 64-12-82,  +7(950)167-25-82


Компания Ижлазер, предлагает купить цельнотянутые спирали шнека, изготовленные методом холодной протяжки металла. Использование современных станков с ЧПУ, позволяет производить шнековую спираль с широким диапазоном размеров.

Наша компания изготавливает спирали шнека двумя способами:путём холодной прокатки с помощью специального стана и путём раздельной формовки и последующей сварки из сегментов. Реборда шнека, изготовленная методом холодной штамповки особенно устойчива к износу. Штамповка производится на современном станке с ЧПУ, который позволяет изготавливать шнековую спираль с широким диапазоном размеров, толщины и шага.

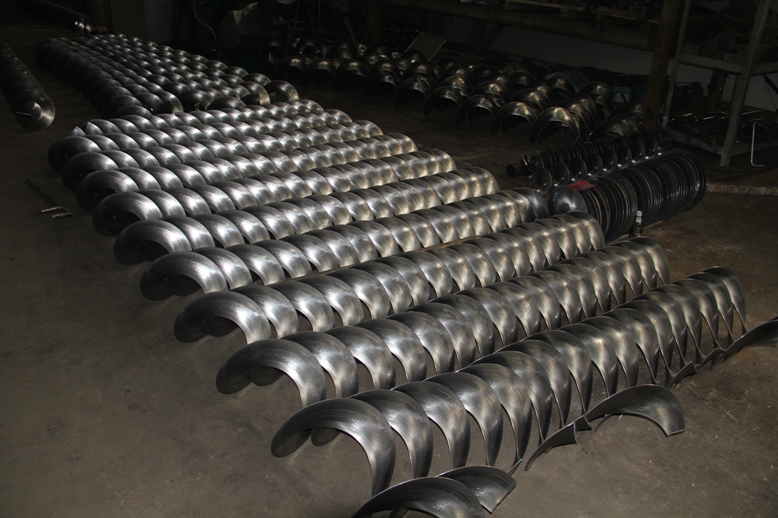

Цельнотянутые спирали шнека. Выполнение заказа

Цельнотянутая спираль шнека широко используется при изготовлении шнека для:

1. Шнековых транспортёров применяемых при перемещении зерна, пищевых и химических продуктов, цемента.

2. Сельскохозяйственной техники и оборудования (шнеки жаток комбайнов, шнековые самоподаватели).

3. Строительного и бурового оборудования.

4. При изготовлении ледобуров.

Изделия изготавливаются из стали следующих марок: 09г2с, Ст3, 08пс, AISI304.

Минимальный заказ составляет - 15 метров, каждого размера

Купить спирали шнеков

При заказе необходимы следующие данные: наружный диаметр спирали, внутренний диаметр, шаг витка, толщина металла. При производстве спирали шнека методом холодной прокатки, толщина заготовки, изменяется. В итоге, на наружной кромке, металл будет в два раза тоньше, чем на внутренней.

Что такое шнек?

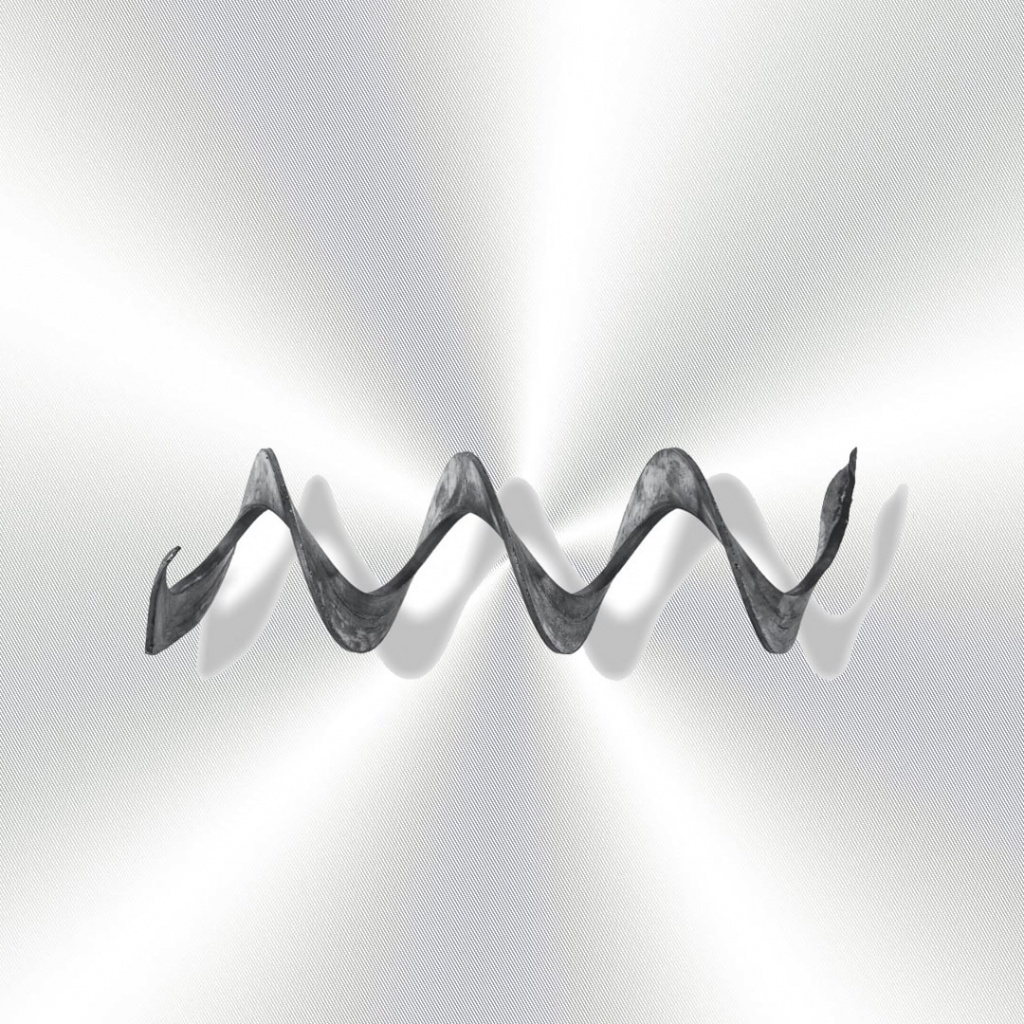

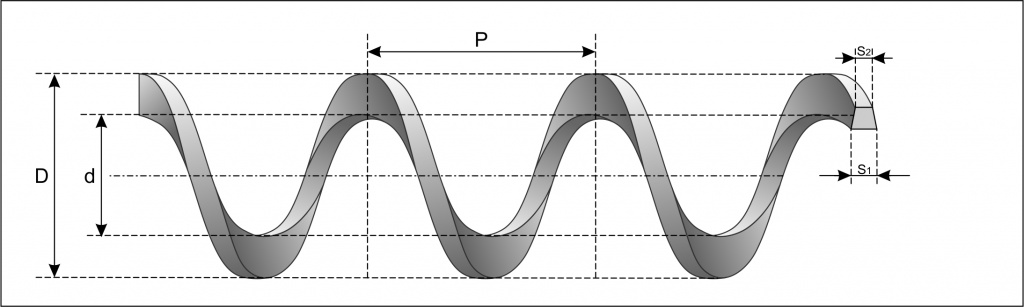

Шнековая спираль

D - наружный диаметр

d - внутренний диаметр

P - шаг витка

S2 - толщина металла по наружной кромке

S1 - толщина металла по внутренней кромке

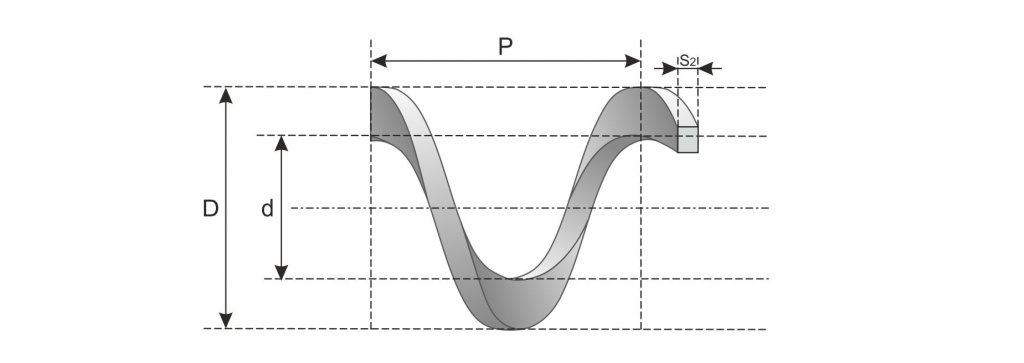

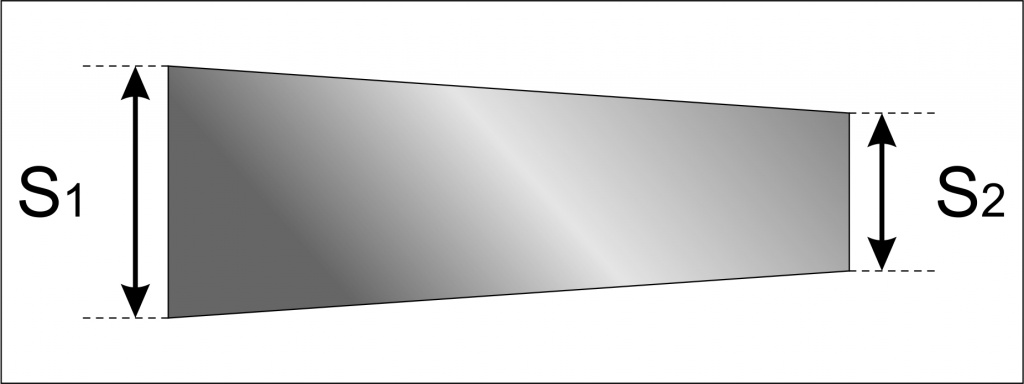

Вид спирали шнека в разрезе

Спираль шнека в разрезе


Также необходимо определить направление спирали: правое или левое.

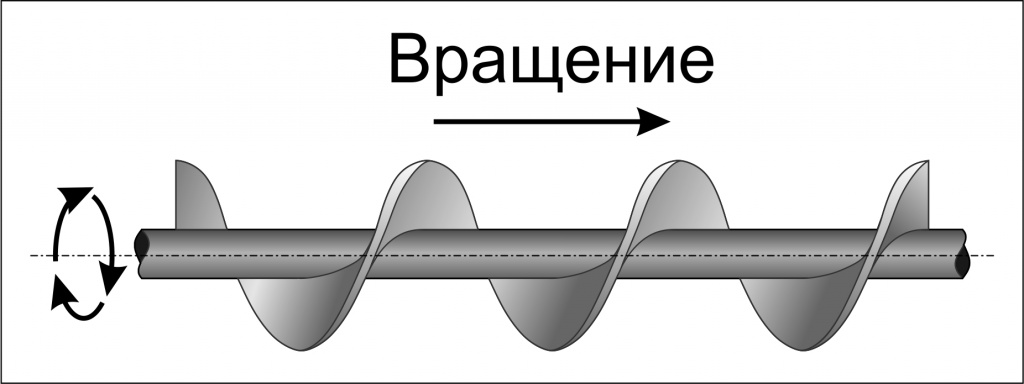

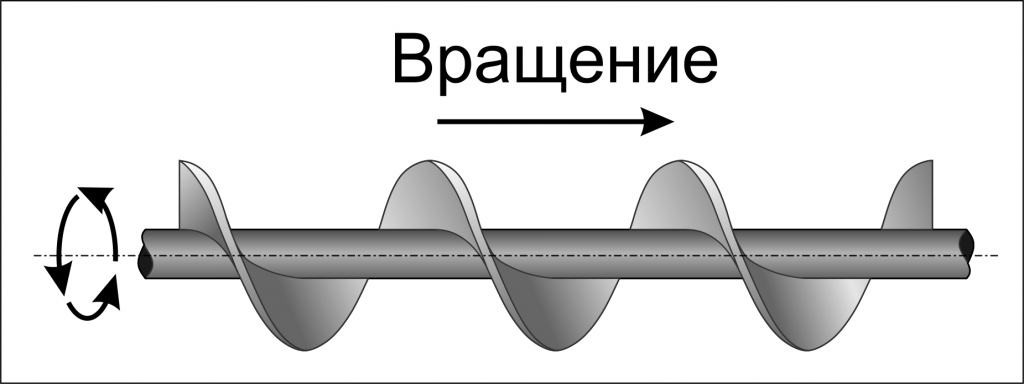

Образец правой навивки спирали шнека

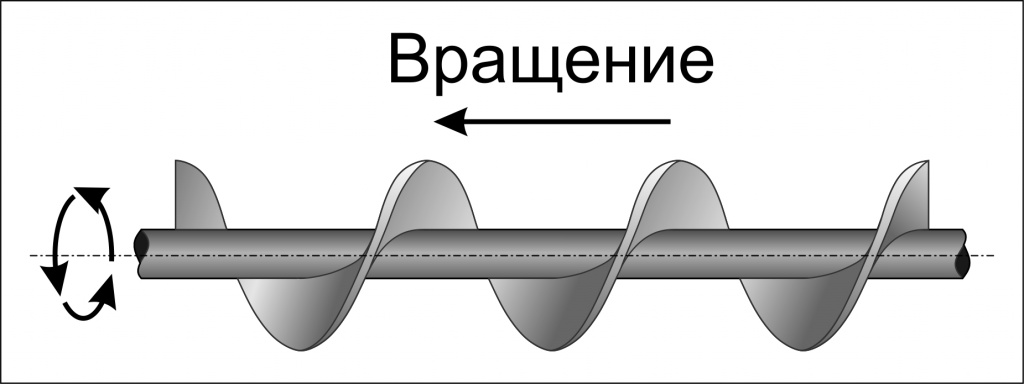

Направление вращения шнека

Направление вращения шнека

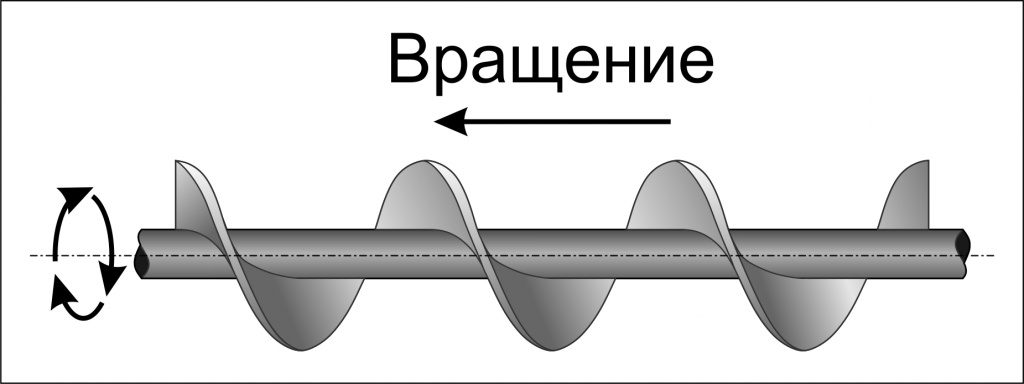

Образец левой навивки спирали шнека

Направление вращения шнека

Направление вращения шнека



В наличии на складе у нас имеется широкий диапазон листового проката различных марок стали. Благодаря современному оборудованию, мы можем изготовить спирали в кратчайшие сроки, по разумной цене.

Чтобы купить спирали шнеков, пройдите по ссылке>>>>>>>>>>

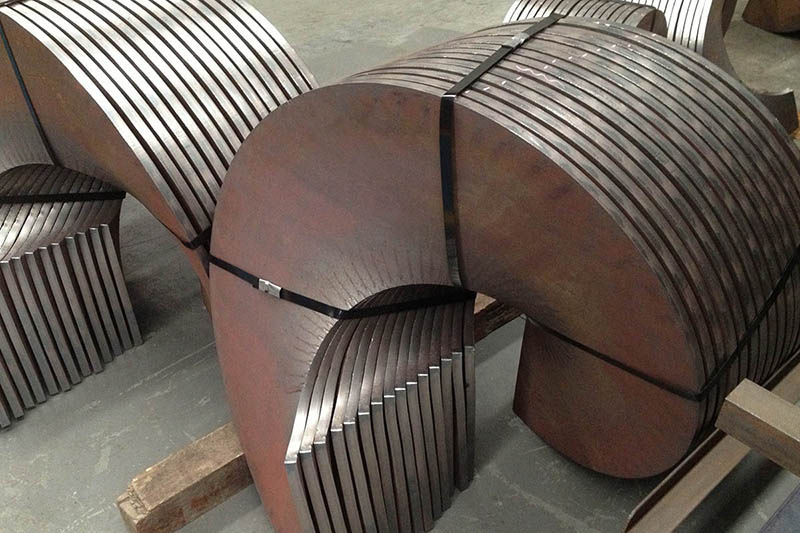

Технология изготовления витков (сегментов)

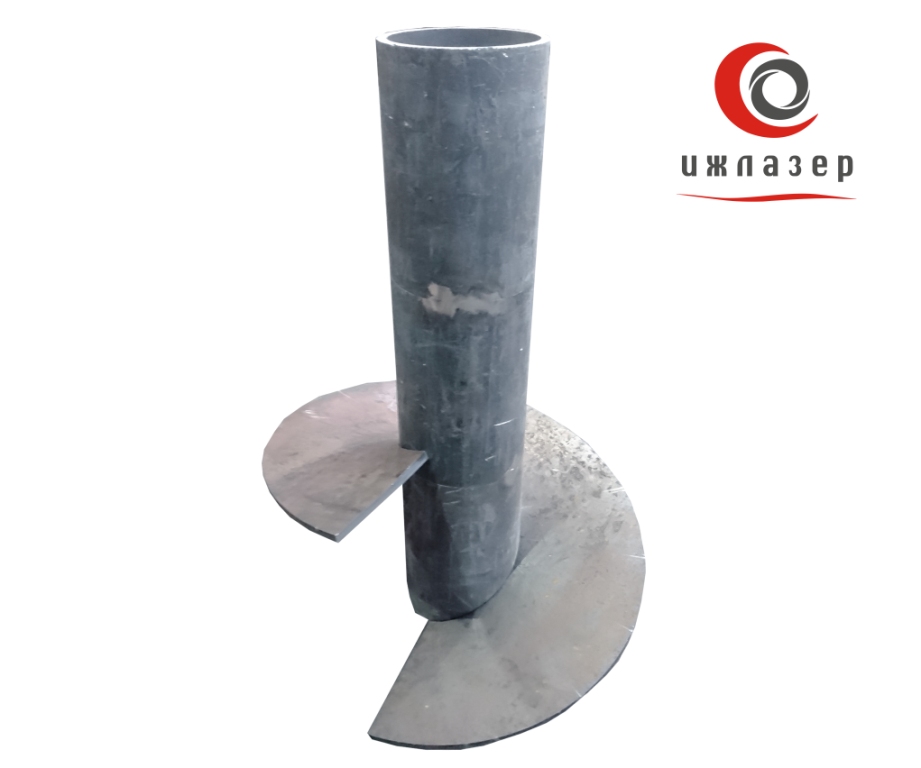

Компания Ижлазер, предлагает для продажи сегменты шнека (реборды) изготовленные на нашем предприятии с помощью современного гибочного станка с ЧПУ. Данный вид продукции широко находит применение при производстве буров, винтовых свай др. оборудования, где необходимо использование спирали шнека из высокопрочных и износостойких сталей.

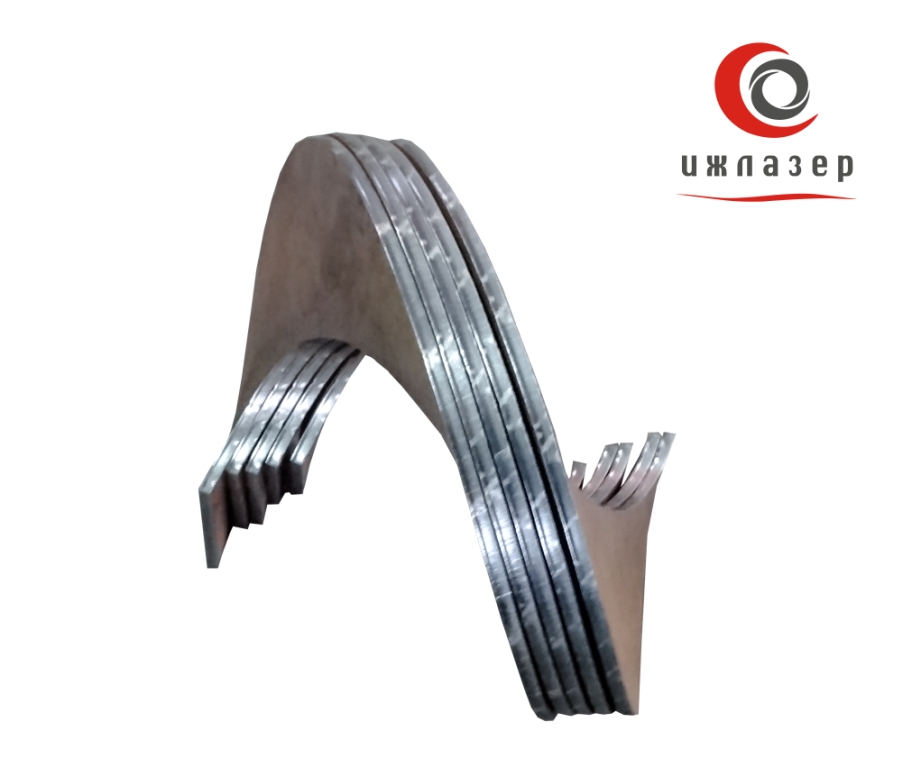

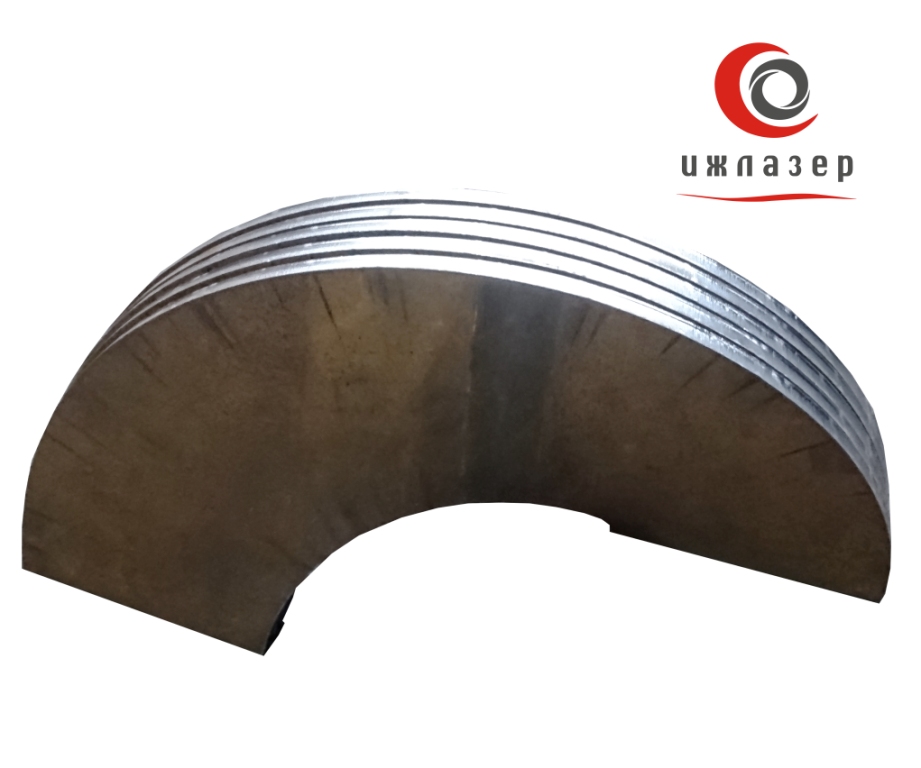

Шнековая спираль Реборда шнека  Виток шнека Сегмент шнека реборда шнека


Диапазон производимых сегментов:

Наружный диаметр от 200 мм. до 1200 мм.

Внутренний диаметр от 20 мм. до 1000 мм.

Толщина металла от 2 мм. до 20 мм.

Максимальная ширина реборды - 450 мм.

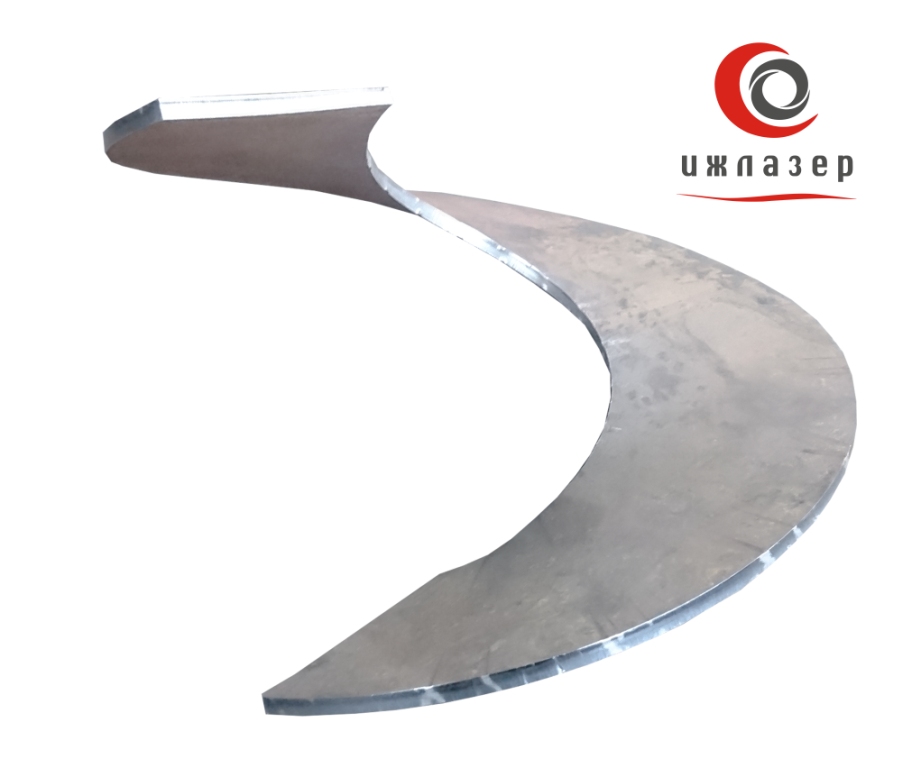

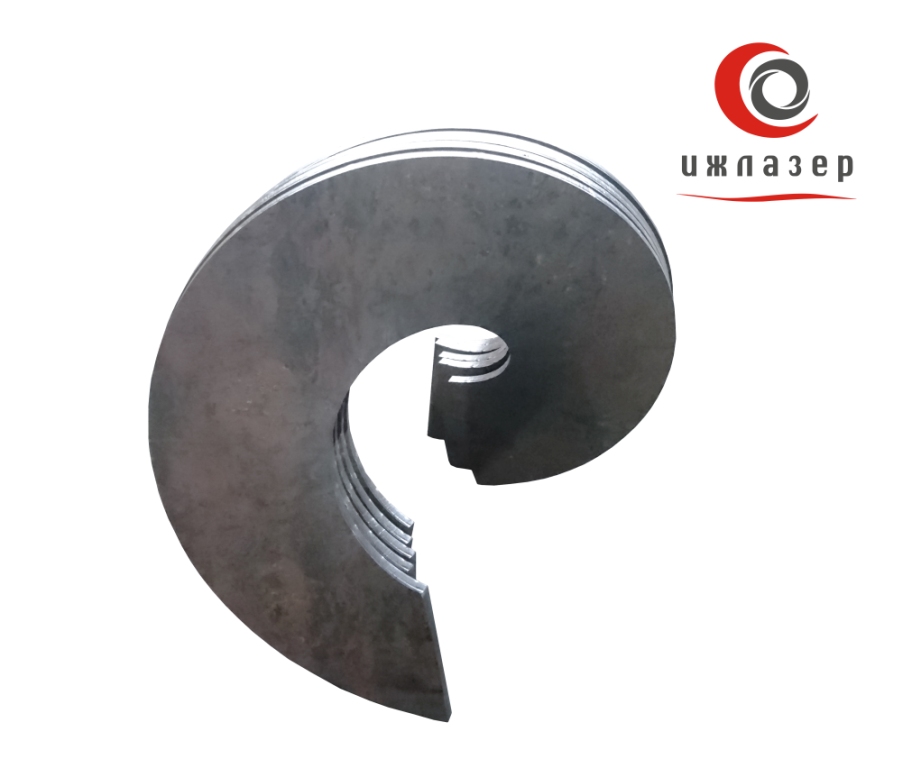

Виток шнека

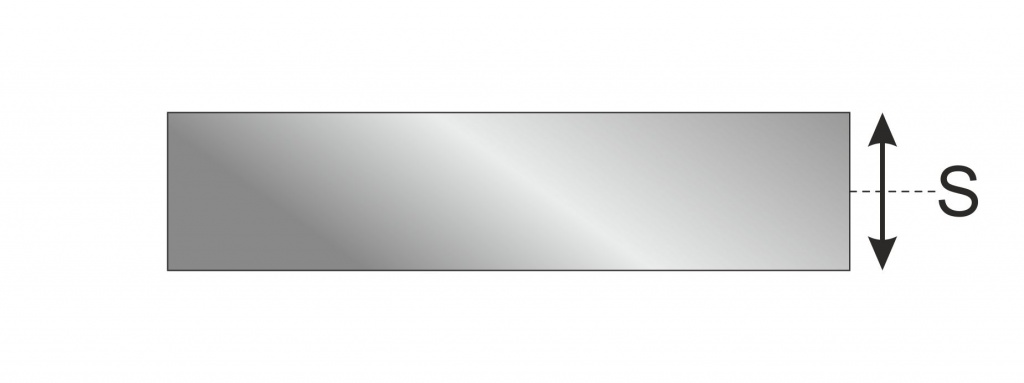

Шнековая спираль в разрезе

При заказе необходимы следующие данные: наружный диаметр спирали, внутренний диаметр, шаг витка, толщина металла, направление навивки

D - наружный диаметр

d - внутренний диаметр

P - шаг витка

S - толщина металла




Готовые спирали шнека для продажи в наличии по состоянию на 03.06.21 г.

Купить спираль шнека можно от 1 (одного) отрезка.

Наружный диаметр D мм. Шаг витка P мм.

Внутренний диаметр d мм.

Толщина внутренний диаметр S1 мм.

Толщина наружный диаметр S2 мм.

Направление навивки

Длина отрезка м. Общий метраж м.

Цена за 1 погонный метр (руб.)

115 150 30 2 1 правое 2,6 5000
120 120 20 2 1 правое 0,9 1,8
 125  125  34  3  1,5  правое  3  300
 125  125  60  3  1,5  правое  2  12
  160   160 42   3  1.5 правое   2
 160  160  45  3  1,5  правое  2  15,7
160  160  48  3  1.5   правое   1.7 17
 180  180  32  3  1,5  правое  1,9  1,9
 195  135 42   1.5   правое  1.6   4.8
 200  200  40  3  1,5  правое  1,5  1,5
  200    200   50  3   1.5   правое  1.8  5.4
210 220 50 3 1.5 правое 1,6 4,8
125 120 48 4 2 правое 1,5 3
160 160 40 4 2 правое 1,7 5,1
160 160 42 4 2 левое 1,8 7,2
180 180 50 4 2 правое 1,8 1,8
195 130 42 4 2 левое 1,7 8,52
 195  195  48  4  левое  1.8  10.2
197 130 45 4 2 левое 1,7 3,4
 200 185   76  4  левое  1.5
 200  200 57   4  2 правая   1.7 25.5
200   210 57   4  2 правая   1.7 11.9
210 220 97 4 2 правое 1,3 5,2
230 230 60 4 2 левое 1,7 26.3
245 165 57 4 2 правое 1,3 6,5
253  195 60 4 2 правое 1,5 1,5
250 250 76 4 2 правое 1,6 1,6
265 220 87 4 2 правое 1,5 3,1
295 245 60 4 2 правое 1,7 3,1
300 230 60 4 2 правое 1,7 5,1
328 400 103 4 2 левое 2,3 100
315 260 60 5 2,5 правое 1,6 1,6
120 125 25 6 3 правое 1,9 1,9
200 170 50 6 3 левое 1,6 3
 260 250  90  правое  1,6  6,4
 379 267  103  левое  1,208  60
 390 350  116  правое  1,8  1,8
 140 150  60  левое  1,5
 180 180  35  правое  1,8  1,8
 180 180  36  правое  1,8  14,4
 180 180   42 8 4 правое   1.8
 185 180  42  правое  1,7  1,7
 190 150  80  правое  1,2  2,4
 190 190  40  правое  1,8  1,8
  200  200 57  8  4 правое  1-1.6  12
 200 200  58  левое  1,634  50
 250 260  58  левое  1,806  30
 253 230  60  левое  1,6  1,6
 255 255  60  левое  1,6  1,6
 120 120  30  10  правое  1,9  50
 135 135  35  10  правое (нерж Aisi 304)  1.7  1.7
 135 135  37  10  правая Aisi 304  1.7  3.4
 180 180  60  10  правое  1,6  16
 190 190  57  10  правое  1,6  3,2
 200 210  80  10  правое  1,4  1,4
 210 210  63  10  правое  1,5  1,5
 210 210  65  10  правое  1,5  1,5
 245 240  73  10  правая  1,5  1,5
 260 250  80  10  правая  1,5
 270 240  96  10  правая  1,2  1,2
 274 270  96  10  правая  1,4  2,8
 285 285  83  10  правая  1,5  1,5
 290 290  90  10  правая  1,2  2,8
 290 260  105  10  правая  1,4  1,4
 290 290  113  10  правая  1,3  1,3
 300 300  90  10  правая  1,5  1,5

Витки шнека купить из наличия на складе

        Наружный диаметр D мм.                                 Шаг витка P мм.Внутренний диаметр d мм.Толщина
мм.
Направление навивкиКоличество витков шт.Цена за шт. руб.
50840616812левая124940
50850816812правая45070
50838116812правая24940

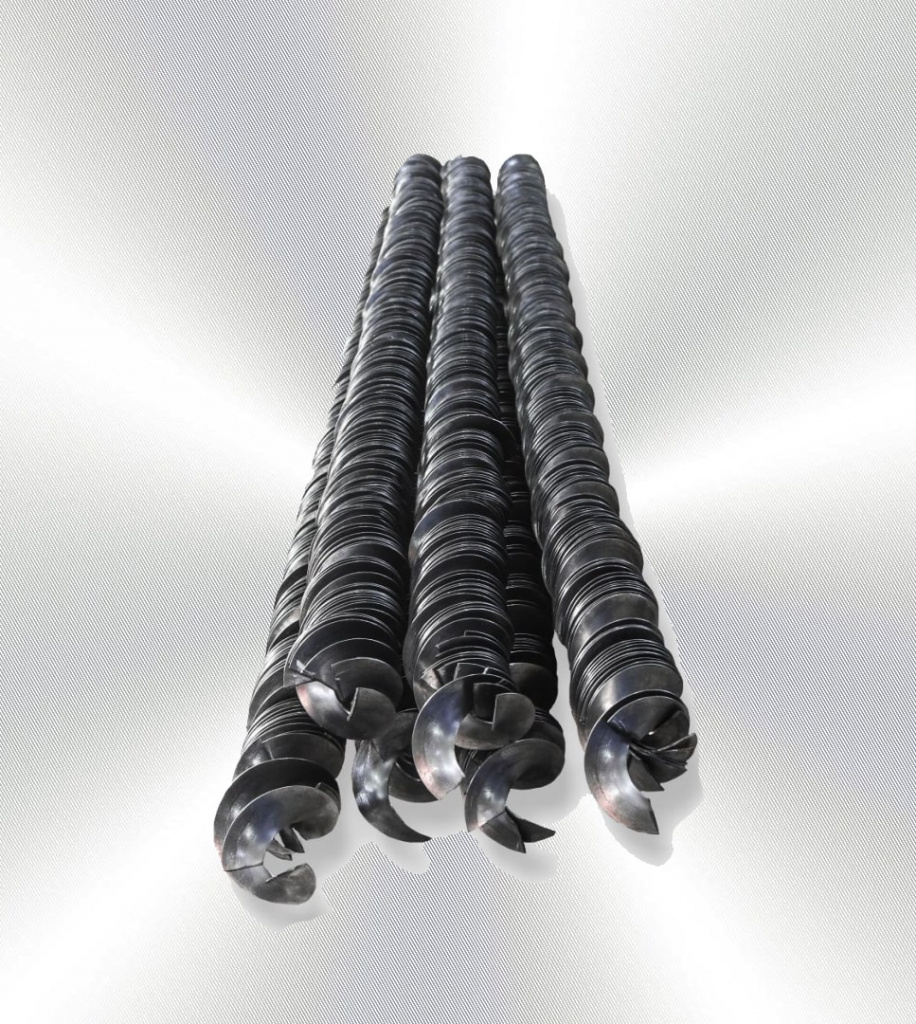

Спирали для шнеков     Шнековая спираль


ВЫСОКОКАЧЕСТВЕННАЯ ШНЕКОВАЯ СПИРАЛЬ

 Благодаря своей конструкционной простоте и эксплуатационной эффективности шнековая спираль стала активно использоваться практически во всех отраслях промышленности, в которых применяются шнековые транспортеры и шнеки. Шнековая спираль является главным рабочим элементом винтовых шнеков, наделяя эти конструкции высокой эксплуатационной эффективностью, надежностью и производительностью. Изготавливается спираль из нержавеющей или углеродистой стали методом холодной протяжки металла. При этом эксплуатация современных станков, оборудованных ЧПУ, позволяет изготавливать спирали с расширенным диапазоном размеров.

Способы производства

Высоконадежная шнековая спираль может изготавливаться несколькими способами, наиболее распространенными и менее финансово затратными являются следующие: холодная прокатка, с использованием специального стана; цельнотянутый способ; раздельная формовка с последующей сваркой из отдельных сегментов. Любой метод производства подразумевает, что реборда, выполненная с помощью холодной штамповки, является высокоустойчивой к износу и имеет отличное сопротивление к механической агрессии.

В крупносерийном производстве шнековые спирали изготавливаются способом горячей прокатки, которая выполняется между двумя валками конической формы. Нагретая до высокой температуры лента (960 градусов Цельсия), пропускается между двух конических валков, после чего свивается в спираль и рубится на элементы необходимой длины. После свивки, одна сторона спирали становится длиннее и тоньше другой, что и придает элементу практически законченную форму. Полученная таким образом спиральная лента крепится на вал шнека и наглухо приваривается одним концом.

Следом приваривается другой элемент спирали, строго на заданном расстоянии. После выравнивания отдельных сегментов, предназначенного для получения равномерного шага, саму спираль приваривают к стальному валу специальным прерывистым швом, идущим по всей длине сегмента. В методе активно используется и автоматическая сварка, после которой шнек окончательно правится.

 Сферы использования шнековых спиралей

Штамповка и последующее изготовление спиралей шнека выполняются на станках с ЧПУ управлением, что гарантированно позволяет производить шнековые спирали с расширенным диапазоном толщины, размеров и шага. Конструкционные особенности изделий делают их универсальными, что отразилось на большом числе сфер, в которых применяются шнеки. Наиболее активно цельнотянутая спираль шнека используется при изготовлении:

  • бурового и строительного оборудования;
  • при конструировании профессиональных и рыболовных ледорубов;
  • сельскохозяйственного оборудования и техники;
  • шнековых транспортеров, используемых при перемещении цемента, химических и пищевых продуктов, зерна;
  • шнековых самоподавателей, шнеков комбайнерских жаток.

Стоит отметить, что в отличие от импортных изделий, отечественный производитель уделяет максимум внимания не только производственному качеству шнековых спиралей, но и финансовому удобству потребителя. Например, наш производитель реализует свои изделия по стоимости 280 рублей, если приобретается свыше 100 метров шнековых спиралей. При этом нашим производителем учитывается диаметр шнека и толщина металла, тогда как изделия импортного производства реализуются практически по цене практически в два раза выше, независимо от длины, диаметра и других параметров.
