Форма для железобетонных колодезных колец


Форма для колодезных колец — это простое и надежное оборудование для производства бетонных колодезных колец. Форма для колец жби, в зависимости от диаметра, позволяет изготавливать от 20 до 50 колодезных колец за одну рабочую смену

Стандартные формы для бетонных колодезных колец

Стандартная форма для бетонных колодезных колец выполнена в соответствии с ГОСТ 8020-2016 и предназначена для изготовления колец колодцев с металлическими строповочными петлями, которые связаны с армирующим каркасом из кладочной сетки.

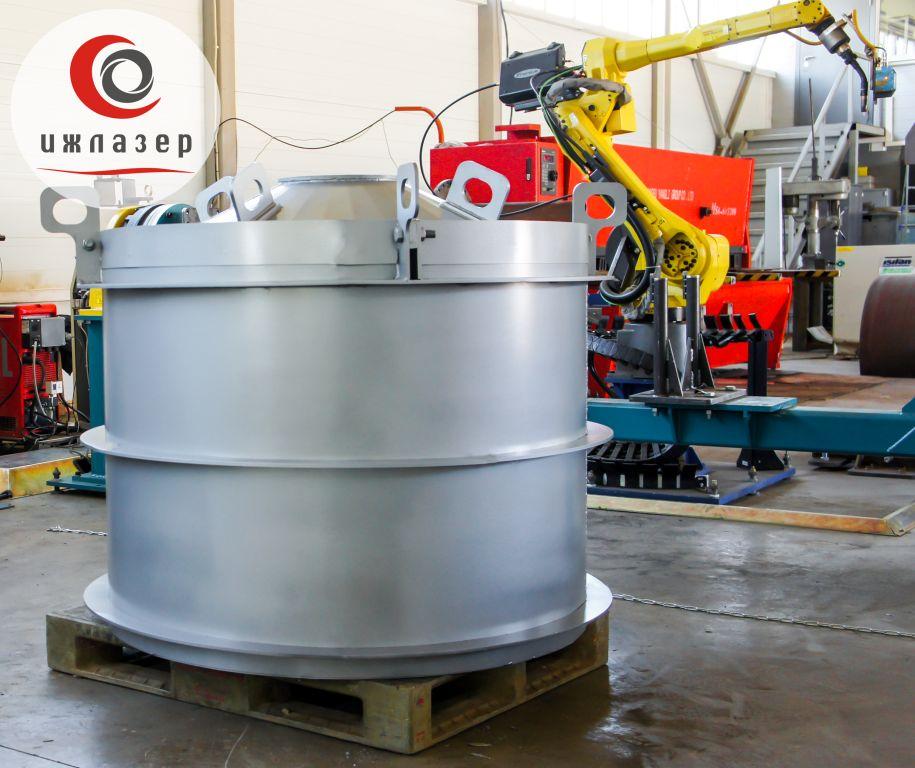

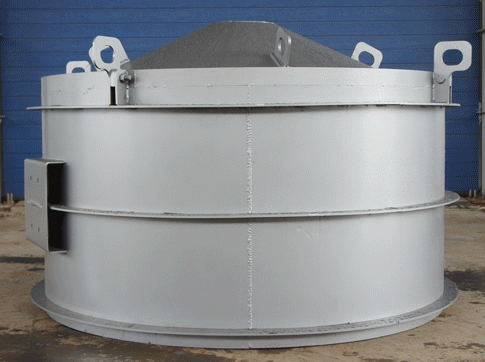

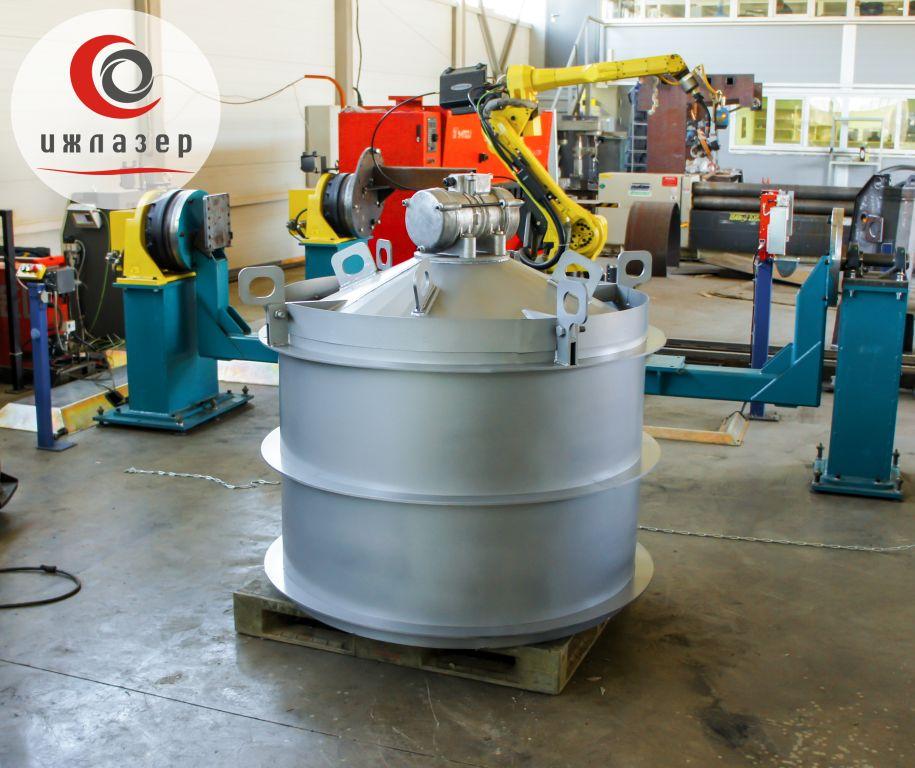

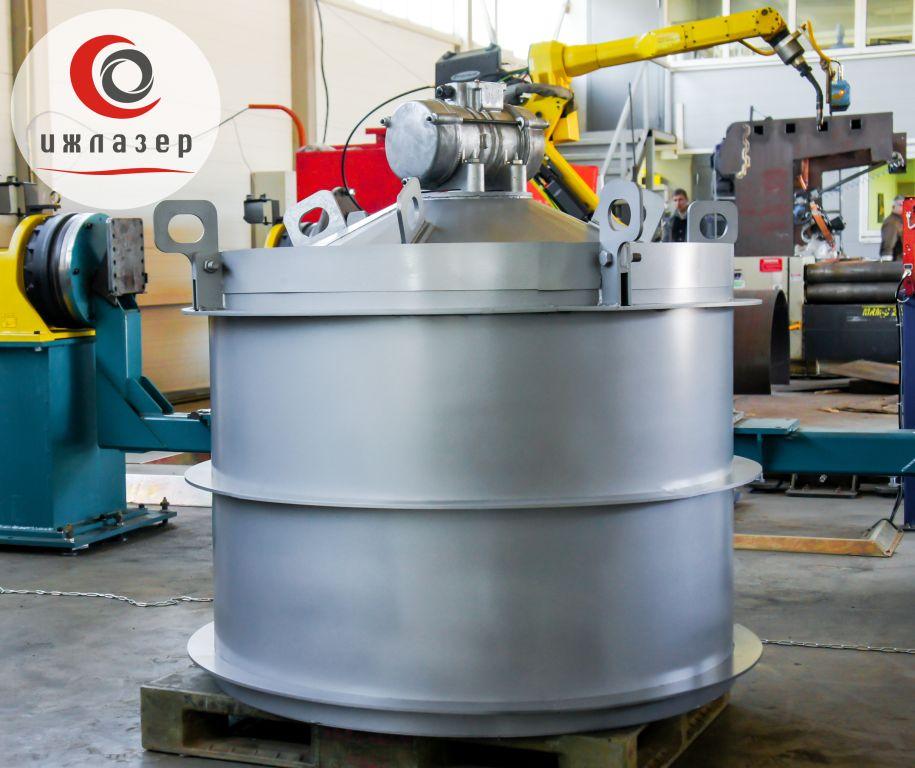

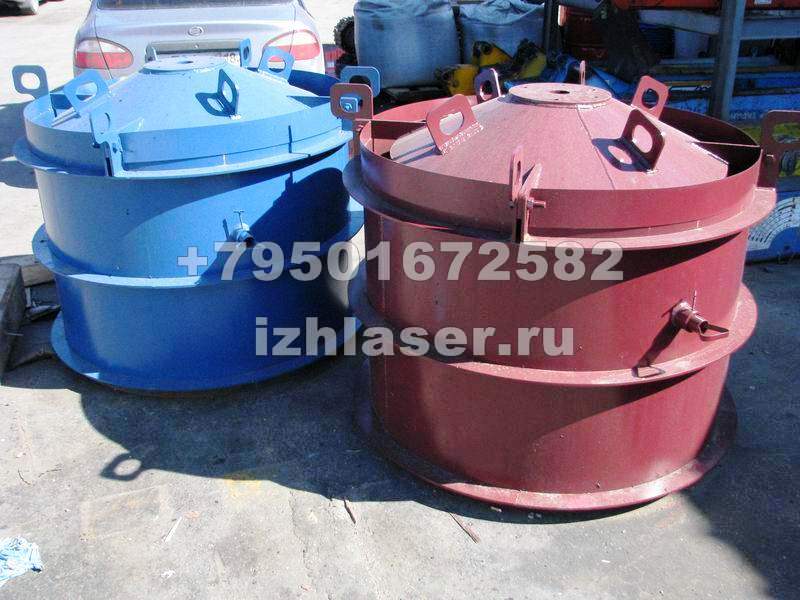

Виброформа для бетонных колодезных колец Виброформы для железобетонных колодезных колец Виброформа для колодезных колец Виброформа для производства бетонных колодезных колец Виброформы для бетонных колец

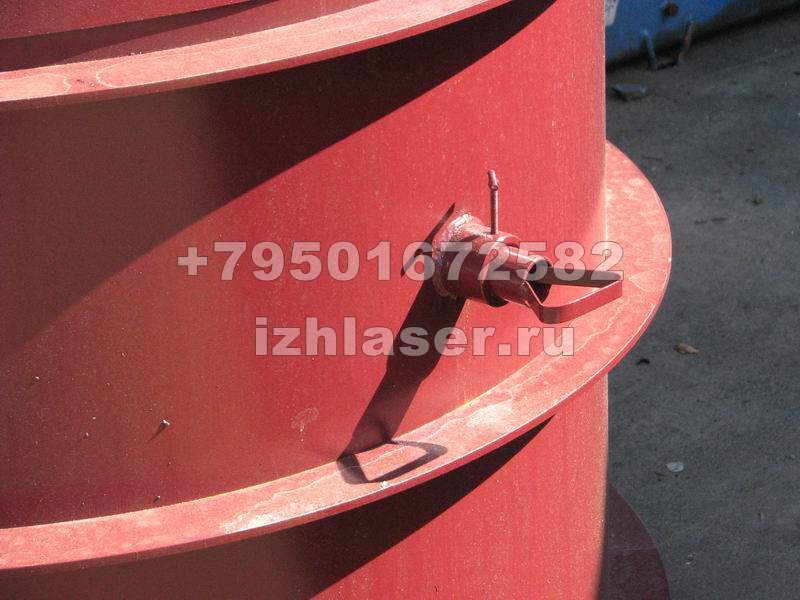

 Мы предлагаем также вариант виброформ с двумя отверстиями по бокам для производства бетонных колодезных колец с проушинами диаметром 43мм, которые применяются для закрепления строп и перемещения готовых изделий. Цена формы в таком варианте остается прежней.

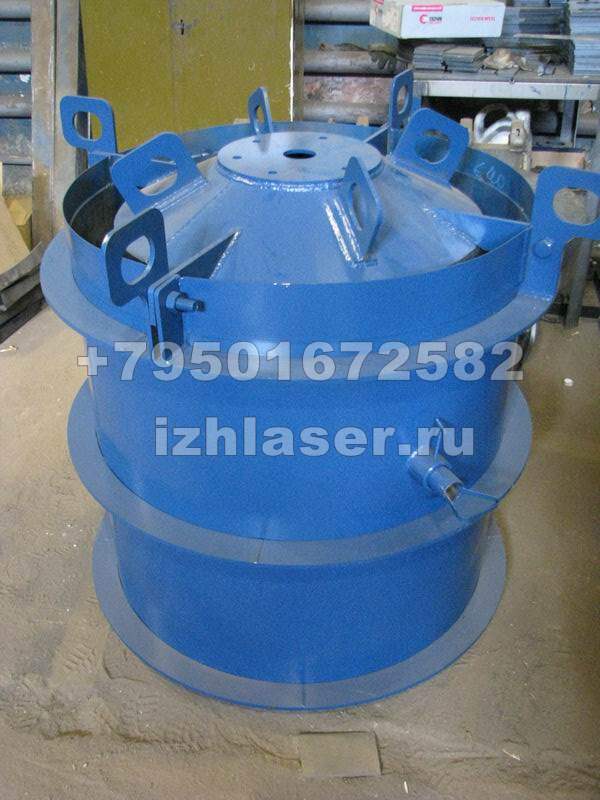

Формы для бетонных колодезных колец с проушинами

формы для колодезных колецформы для колодезных колецформы для колодезных колец

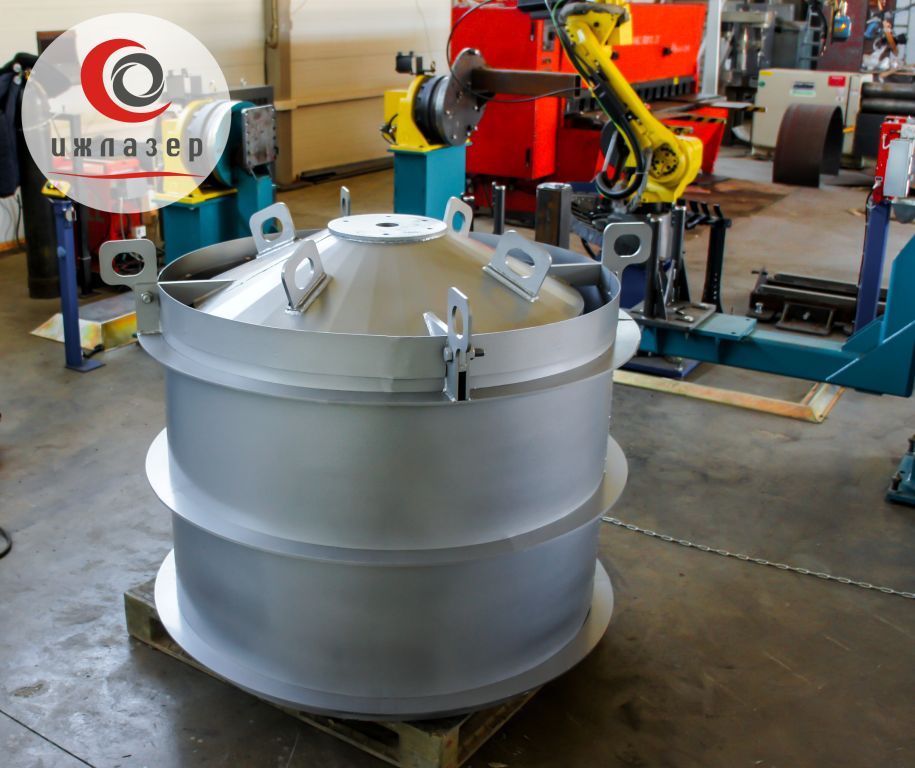

        Виброформа для производства бетонных колодезных колец состоит из наружной обечайки и внутреннего сердечника. Жесткость конструкции обеспечивается с помощью болтового соединения. Наружная обечайка виброформы КС 10.9 изготовлена из металла толщиной 3мм., КС15.9 и КС20.9 из листа толщиной 4мм. Внутренний сердечник формы КС10.9 выполнен из металла толщиной 3мм, КС15.9 и КС20.9 из листа 4мм. Ребра жесткости вырезаны из листового металла толщиной 8мм с помощью лазера, что обеспечивает высокую точность изготавливаемых нами форм для бетонных колодезных колец. Загнутый швеллер или уголок не обеспечивают такой точности конструкции. Наружная обечайка и внутренний сердечник формы для бетонных колодезных колец, имеют технологические уклоны (конусность) для облегчения расформовки железобетонных колец. Уплотнение жесткой бетонной смеси обеспечивается с помощью площадочных вибраторов

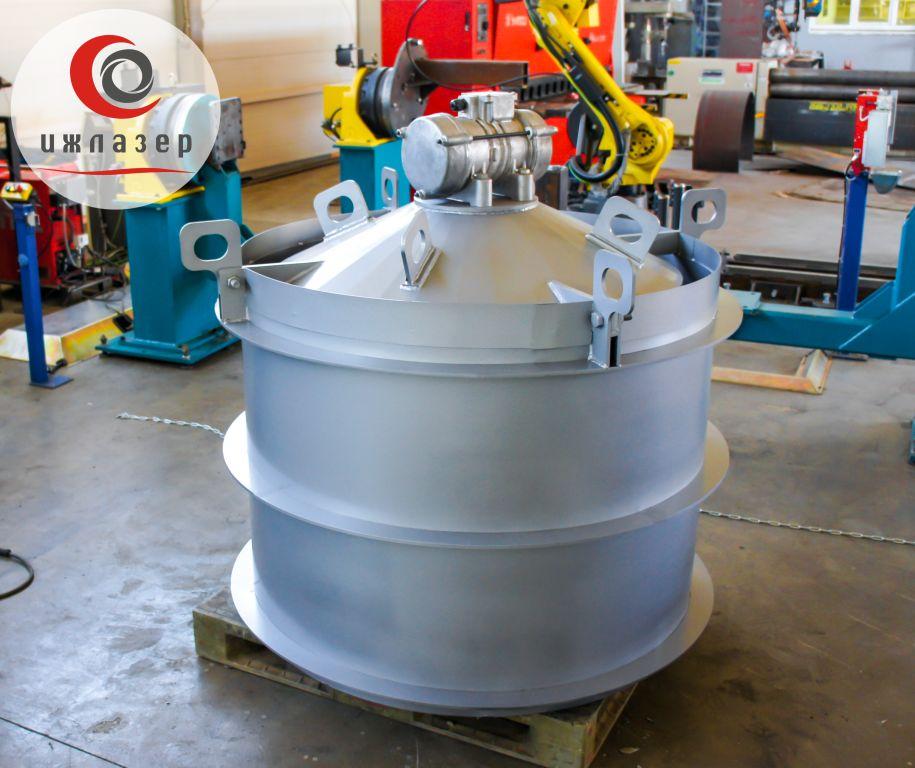

Виброформа КС10.9 комплектуется одним вибромотором ВИ-98Б, который крепится сверху на внутреннем сердечнике.

На форме для железобетонных колец КС15.9 установлены 2(два) вибратора, на наружной обечайке.

Виброформа КС20.9 комплектуется 3(тремя) вибраторами.

Виброформа КС15.9

        Для производства бетонных колодезных колец требуется следующее оборудование:

1. Форма (виброформа) КС для производства железобетонных колец.

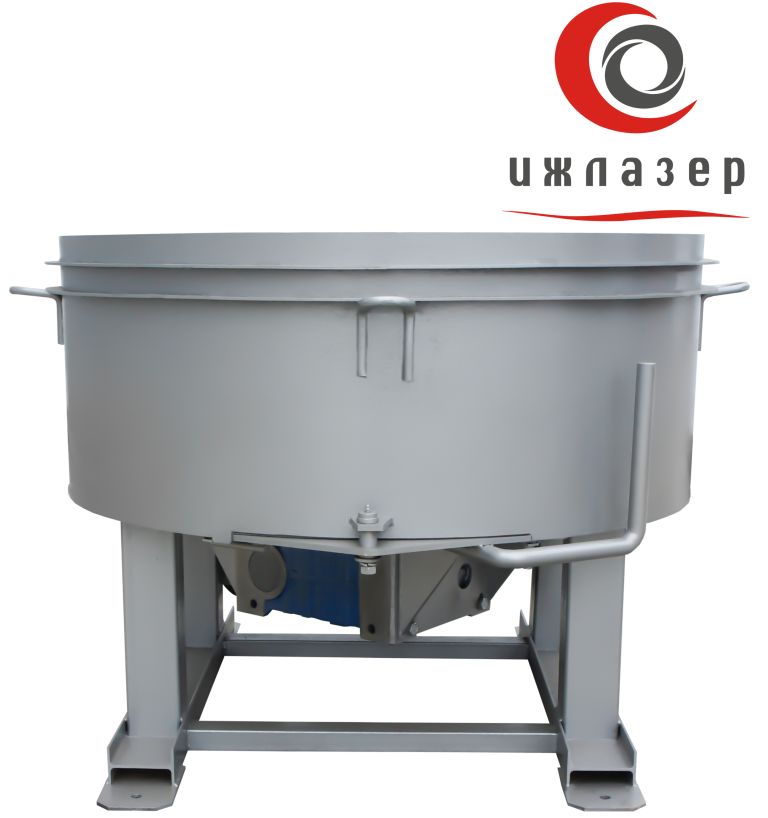

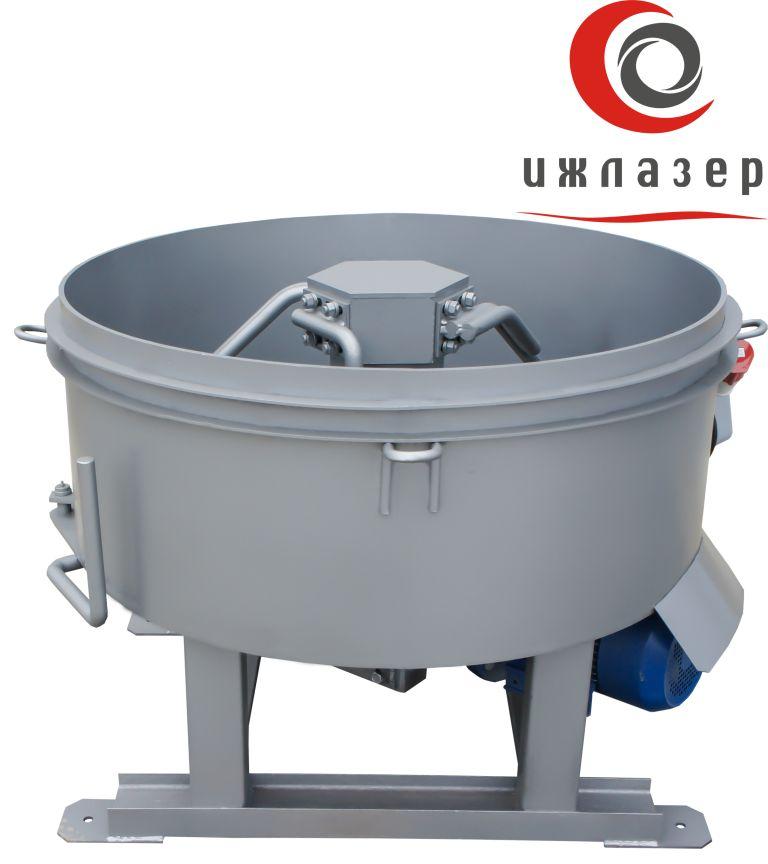

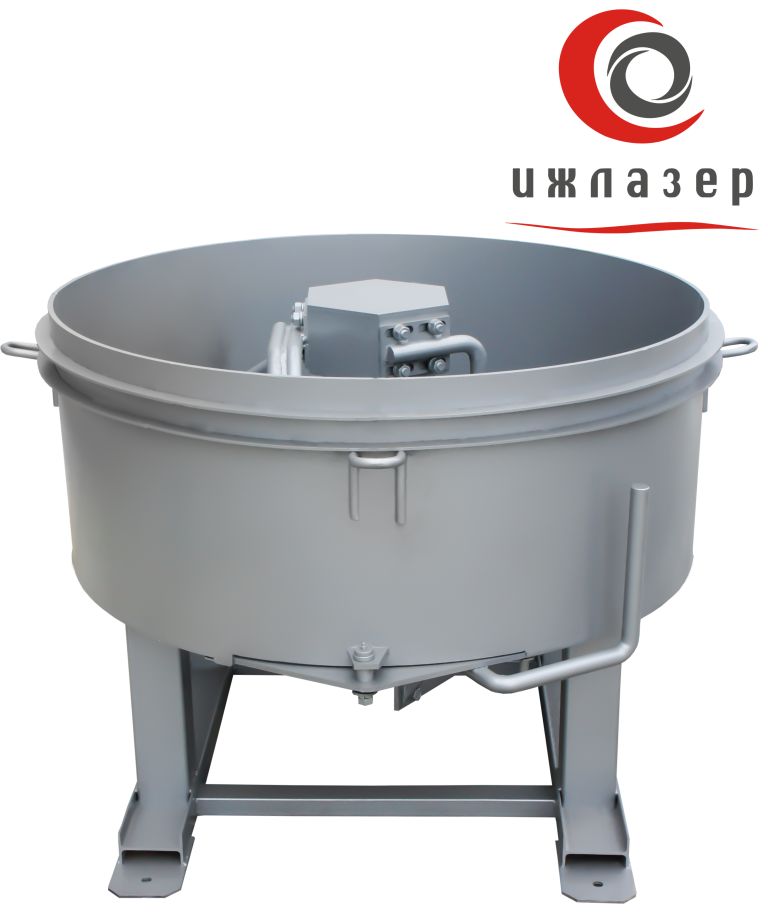

2. Бетоносмеситель для жестких смесей (принудительного типа)

Смеситель бетона принудительный СБ350 Бетономешалка принудительного действия СБ 350 Бетоносмеситель принудительного действия СБ 350



 3. Подъёмный механизм. (В качестве подъёмного механизма можно использовать: таль ручную, тельфер, лебёдка ручная или электрическая итд)


ящик для расствораящик для расствора

Также рекомендуем укомплектовать производство:

Формой для производства крышки и днища колодца

        Материалы необходимые для изготовления бетонных колодезных колец : Цемент, щебень твёрдых пород фракции до 10 мм, песок, сетка кладочная для армирования, пластификатор.

Принцип работы на виброформах:

На ровной площадке кладут поддон (в качестве поддона используется лист металла толщиной 1-2мм или лист влагостойкой фанеры), на него устанавливается виброформа для производства колодезных колец.

Затем в форму загружают бетонную смесь и включается вибратор. По мере уплотнения смеси досыпается ещё бетон и происходит финальное виброуплотнение продолжительностью 2-3 минуты.

После этого начинается распалубка формы с помощью подъёмного механизма, которая возможна двумя способами: в первом случае виброформу медленно поднимают в сборе (наружная опалубка и внутренний сердечник), во втором, сначала вынимают внутренний сердечник, а затем наружную опалубку.

Затем опалубку устанавливают на следующий поддон и процесс повторяется.

Минимальная производительность формы для бетонных колодезных колец 2 -3 изделия в час.

виброформавиброформавиброформа

Стоимость формы для колец



Цены на изготавливаемую продукцию по состоянию на апрель 2024 года

Форма КС 7.9 (Стандарт)



Характеристики
Цена, руб.
Форма для производства железобетонных колодезных колец КС7.9
Размер колодезного кольца:
d1=700 мм, d2=860 мм. h=890 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 1 шт.
Толщина металла обечайки и сердечника - 3 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

83000 (с вибратором)

72000 (без вибратора)



Форма КС 7.9 (толщина металла 6 мм.)


Характеристики
 Цена, руб.
Форма для производства железобетонных колодезных колец КС7.9
Размер колодезного кольца:
d1=700 мм, d2=860 мм. h=890 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 1 шт.
Толщина металла обечайки и сердечника - 6 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.


99500 (с вибратором)

92000 (без вибратора)





Форма КС 10.9  (Стандарт)
Характеристики
 Цена, руб.
Форма для производства железобетонных колодезных колец КС10.9
Размер колодезного кольца:
d1=1000 мм, d2=1160 мм. h=890 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 1 шт.
Толщина металла обечайки и сердечника - 3 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

96000 (с вибратором)

85000 (без вибратора)




Форма КС 10.9 (толщина металла 6 мм.)


Характеристики
 Цена, руб.
Форма для производства железобетонных колодезных колец КС10.9
Размер колодезного кольца:
d1=1000 мм, d2=1160 мм. h=890 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 1 шт.
Толщина металла обечайки и сердечника - 6 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.


112000 (с вибратором)

103000 (без вибратора)




Форма КС 10.3 (форма доборного колодезного кольца).


Характеристики
 Цена, руб.
Виброформа доборных колодезных колец КС10.3
Размер колодезного кольца:
d1=1000 мм, d2=1160 мм. h=300 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-99Б/380- 1 шт.
Толщина металла обечайки и сердечника - 3 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

62000 (с вибратором)

55000 (без вибратора)



Форма КС 10.6 (форма доборного колодезного кольца).


Характеристики
 Цена, руб.
Форма для производства доборных колодезных колец КС10.6
Размер колодезного кольца:
d1=1000 мм, d2=1160 мм. h=600 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 1 шт.
Толщина металла обечайки и сердечника - 3 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

82000 (с вибратором)

71000 (без вибратора)



Форма КС 15.9 (Стандарт).

Характеристики
 Цена, руб.
Форма для производства железобетонных колодезных колец КС10.9
Форма для производства железобетонных колодезных колец КС10.9
Виброформа КС15.9

Размер колодезного кольца:
d1=1500 мм, d2=1680 мм. h=890 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 2 шт.
Толщина металла обечайки и сердечника - 4 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

149000 (с вибратором)

127000 (без вибратора)



Форма КС 15.9 (Толщина металла 6 мм.)


Характеристики
 Цена, руб.
Форма для производства железобетонных колодезных колец КС10.9
Форма для производства железобетонных колодезных колец КС10.9
Размер колодезного кольца:
d1=1500 мм, d2=1680 мм. h=890 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 2 шт.
Толщина металла обечайки и сердечника - 6 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

164000 (с вибратором)

138000 (без вибратора)



Форма КС 15.3 (форма доборного колодезного кольца).


Характеристики
 Цена, руб.
Формы для доборных бетонных колец КС15.3


Размер колодезного кольца:
d1=1500 мм, d2=1680 мм. h=300 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 1 шт.
Толщина металла обечайки и сердечника - 4 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

87000 (с вибратором)

73000 (без вибратора)



Форма КС 15.6 (форма доборного колодезного кольца).


Характеристики
 Цена, руб.
Формы для доборных колодезных колец КС15.6


Размер колодезного кольца:
d1=1500 мм, d2=1680 мм. h=300 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 2 шт.
Толщина металла обечайки и сердечника - 4 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

114000 (с вибратором)

98000 (без вибратора)



Форма КС 20.9 (Стандарт).

Характеристики
 Цена, руб.
Виброформа для производства бетонных колодезных колец КС 20.9
Виброформа для изготовления железобетонных колодезных колец КС20.9


Размер колодезного кольца:
d1=2000 мм, d2=2200 мм. h=890 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Вибратор площадочный ВИ-98Б/380- 3 шт.
Толщина металла обечайки и сердечника - 4 мм.
Ребра жесткости - 8 мм.
Конус - 4 мм.

Производительность: от 2х до 4х бетонных колодезных колец в час.

214000 (с вибратором)

181000 (без вибратора)



Форма крышки колодца ПП10

Характеристики
Цена, руб.
форма пп10
Размер плиты перекрытия ПП10:
d1=1160 мм, d2=700 мм. h=150 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Толщина металла обечайки и сердечника - 3 мм.
Ребра жесткости - 5 мм.


    Производительность: от 2х до 4х крышек колодца в час.

32000 (с вибратором)

       23000 (без вибратора)




                                                                                Форма крышки колодца ПП15

Характеристики
Цена, руб.
пп15
Размер плиты перекрытия ПП15:
d1=1680 мм, d2=700 мм. h=150 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Толщина металла обечайки и сердечника - 4 мм.
Ребра жесткости - 5 мм.


    Производительность: от 2х до 4х крышек колодца в час.

38000 (с вибратором)

29000 (без вибратора)



                                                                                Форма крышки колодца ПП20

Характеристики
Цена, руб.
пп15
Размер плиты перекрытия ПП20:
d1=2200 мм, d2=700 мм. h=160 мм.
Комплектация:
 Опалубка-1 шт. Сердечник-1 шт.
Толщина металла обечайки и сердечника - 4 мм.
Ребра жесткости - 5 мм.


    Производительность: от 2х до 4х крышек колодца в час.

46000 (с вибратором)

37000 (без вибратора)
