Станок гибочный спирали шнека серии DINTEK.

Компания Ижлазер предлагает к поставке Станок гибочный спирали шнека с ЧПУ предназначенный для изготовления витков (сегментов) шнека. Станок гибочный спирали позволяет изготавливать шнековую реборду с заданными параметрами из заготовок витка шнека.
Спираль шнека широко используется при производстве:
  1. Шнековых транспортёров применяемых при перемещении зерна, пищевых и химических продуктов, цемента.
  2. Сельскохозяйственной техники и оборудования (шнеки жаток комбайнов, шнековые самоподаватели).
  3. Строительного и бурового оборудования.
  4. Ледобуров

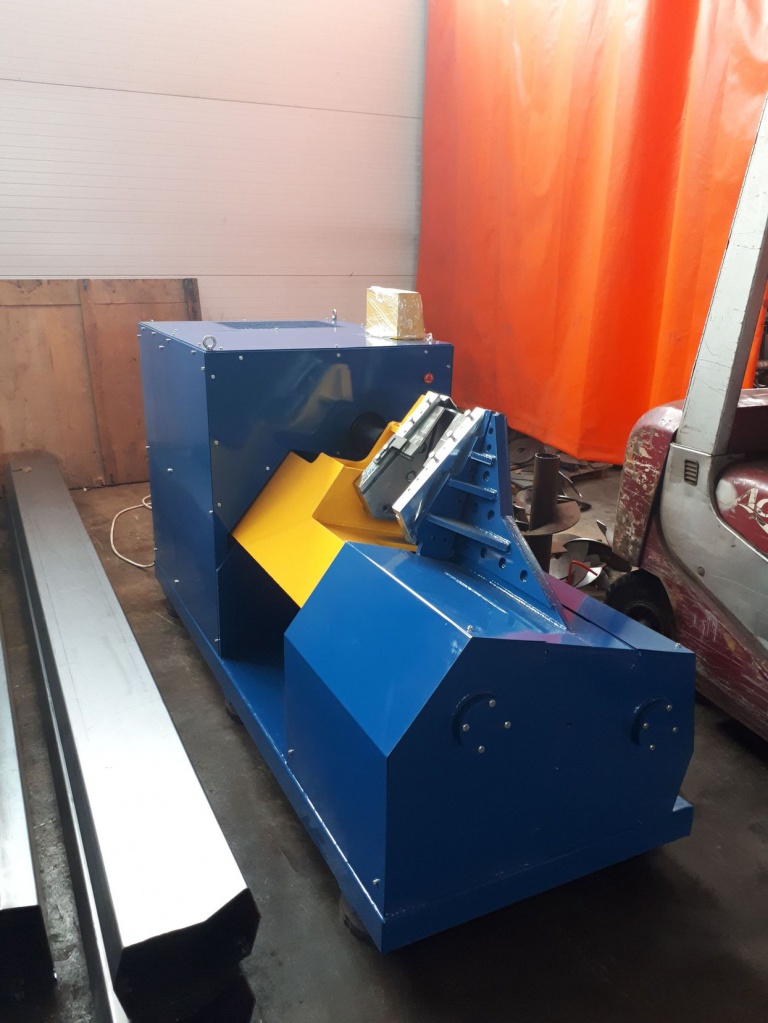

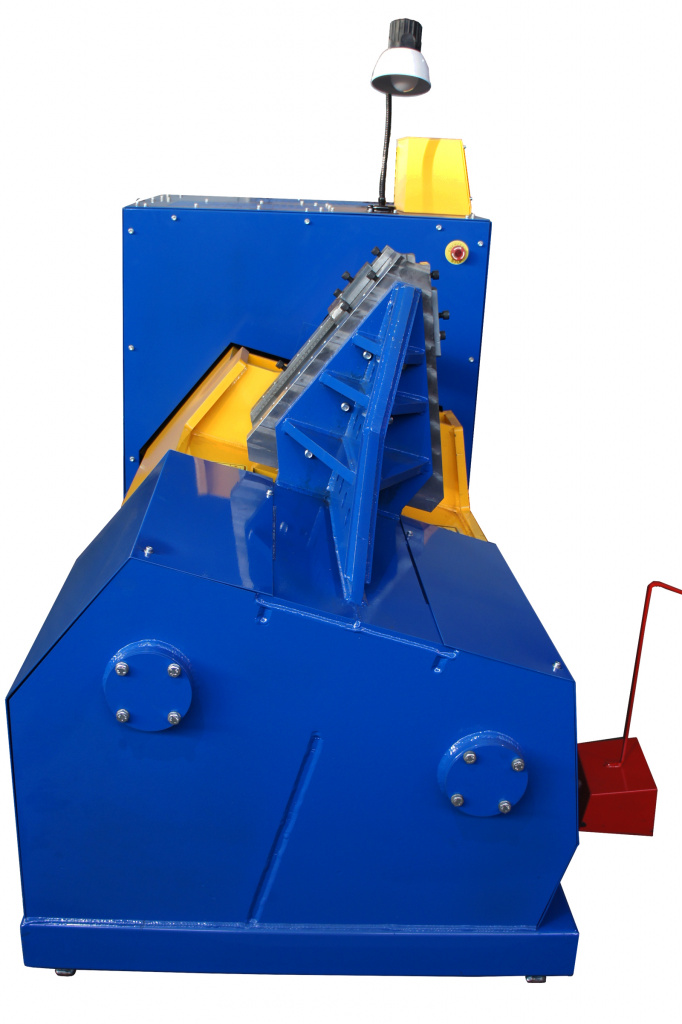

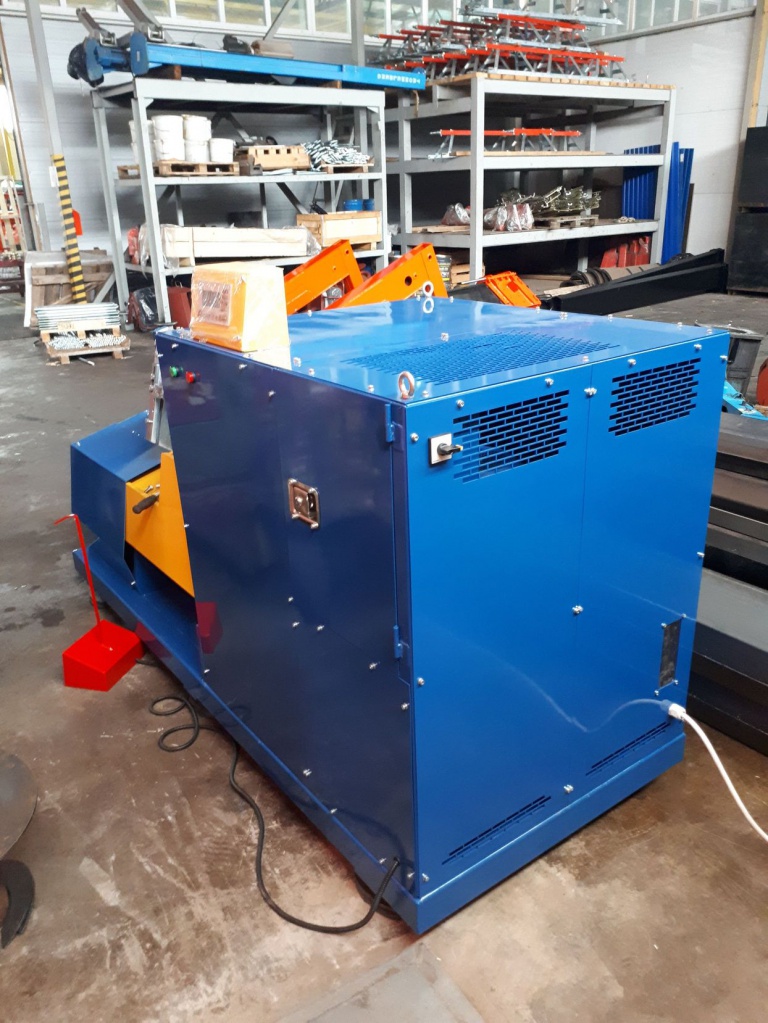

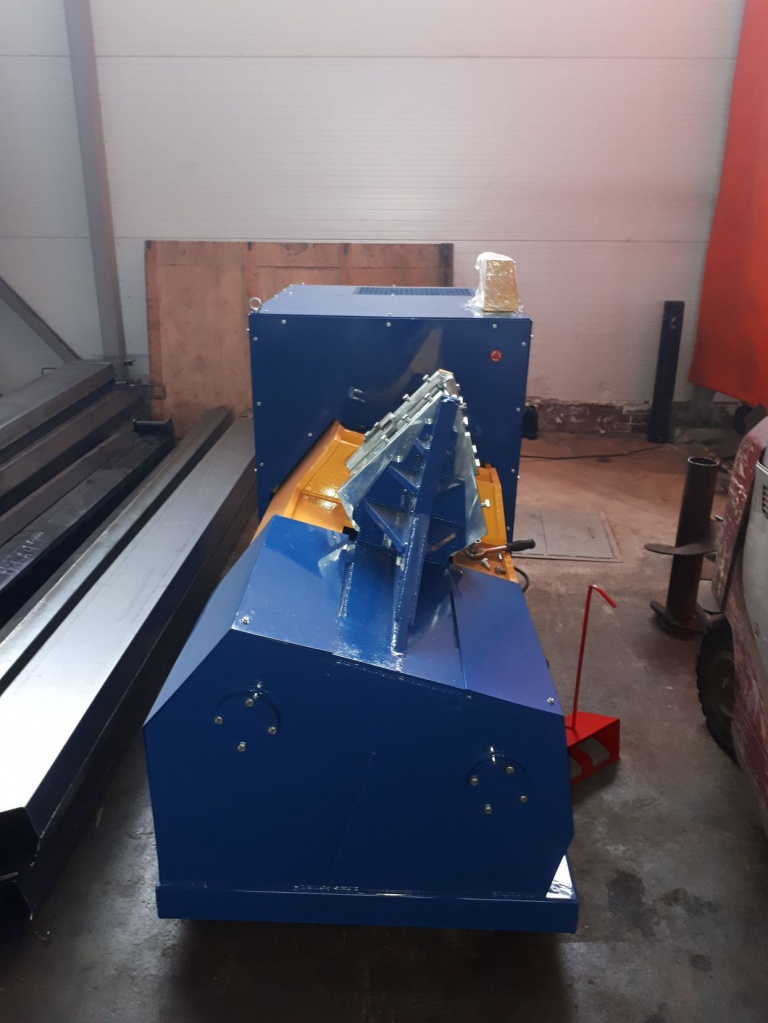

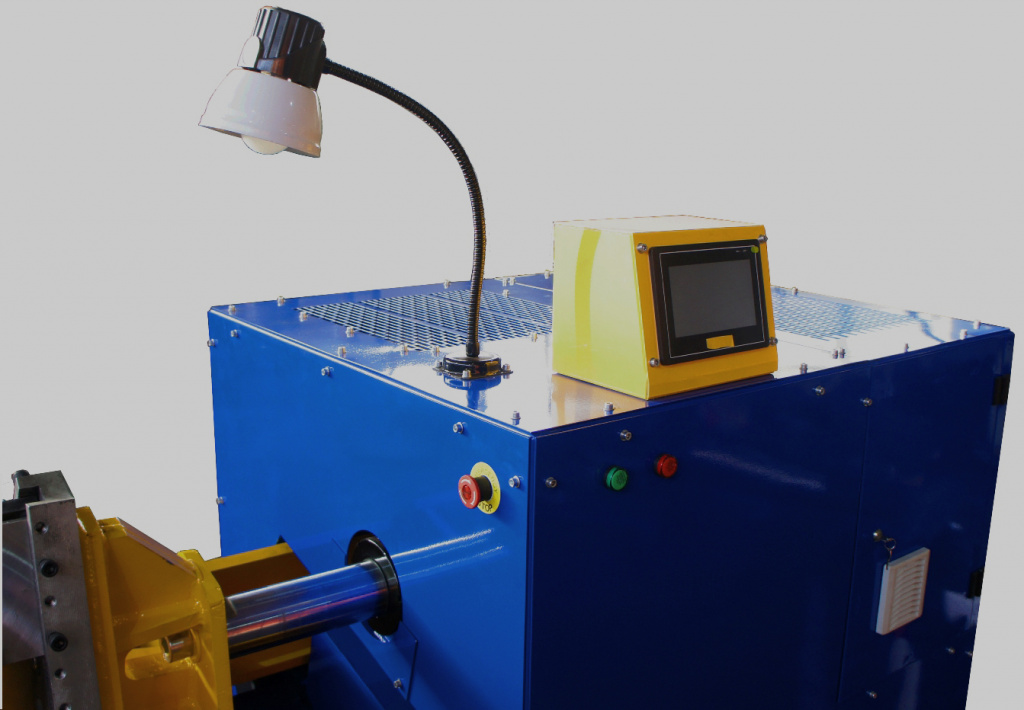

Станок для гибки витков шнека Пресс для гибки витков шнека Пресс для гибки сегментов шнека Станок для для гибки реборды шнека Пресс для изготовления спирали шнека

При изготовлении данного оборудования используются современные станки с чпу, что позволяет создавать станки в кратчайшие сроки  с высокими параметрами производительности и качества.

Резка деталей осуществляется с помощью станка лазерной резки металла. Данная технология позволяет получить чистые ровные контуры заготовок с точностью 0,1мм.

Сварочные работы производятся роботизированным сварочным комплексом с предварительным размещением заготовок в кондукторе, что позволяет осуществить сборку станины пресса с высокой точностью и качеством сварочных швов.

После сборки основных узлов, детали помещаются на стол портального обрабатывающего фрезерного центра, где происходит расточка посадочных мест. Благодаря данной операции добивается идеальная соосность  стыкуемых деталей. Без данной процедуры невозможно  получить оборудование, которое прослужит долго и будет выпускать качественную продукцию.


Принцип работы станка для гибки витков шнека:

  1. В программе Компас 3D или Солидворкс  создаётся развёртка витка шнека.
  2. Затем  с помощью станка лазерной или плазменной резки заготовки вырезаются из листа металла.
  3. На следующем этапе, оператор пресса устанавливает согласно инструкции, необходимые пуансоны в матрицу и выбирает соответствующую программу гибки или вводит параметры вручную.
  4. После помещения заготовки в станок и нажатия педали управления, происходит процесс гибки витка шнека.

 Наше предприятие предлагает следующие модели ЧПУ гибочных станков спирали шнека:

 Dintek 35



Технические характеристики станка гибочного Dintek 35:

Наименование

Значение

1

Материал стальной полосы

Сталь: углеродистая; нержавеющая; высокопрочная.

2

Толщина металла

от 2 до 10 мм.

3

Высота реборды

от 20 до 300 мм.

4

Шаг витка

от 80 до 1200 мм.

5

Наружный диаметр

от 150 до 1200 мм.

6

Внутренний диаметр

от 50 до 1000 мм.

7

Усилие пресса

20 тонн

8

Потребляемая мощность

22кН

9

Габаритные размеры станка (д х ш х в)

1710х970х900 мм.

10

Масса

1350 кг.

11

Скорость изготовления сегмента

10-15 секунд (зависит от толщины металла)



Стоимость по запросу




Dintek 50

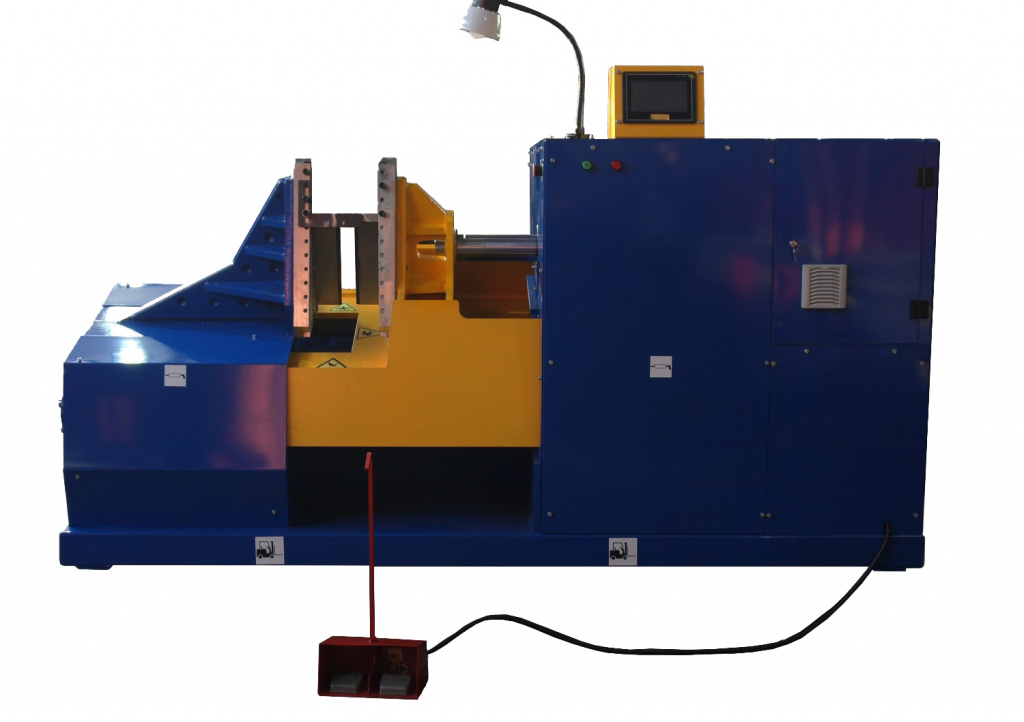

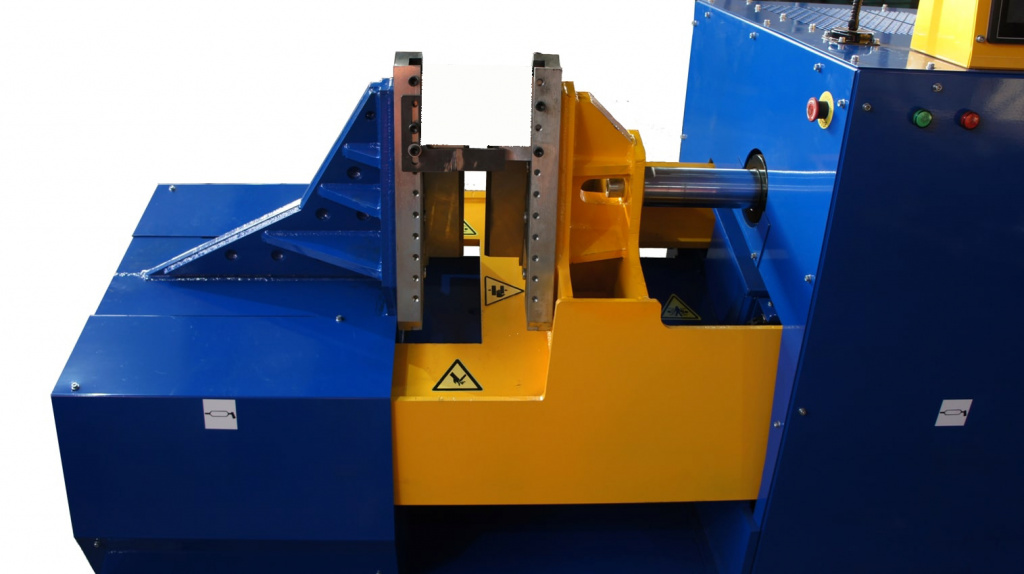

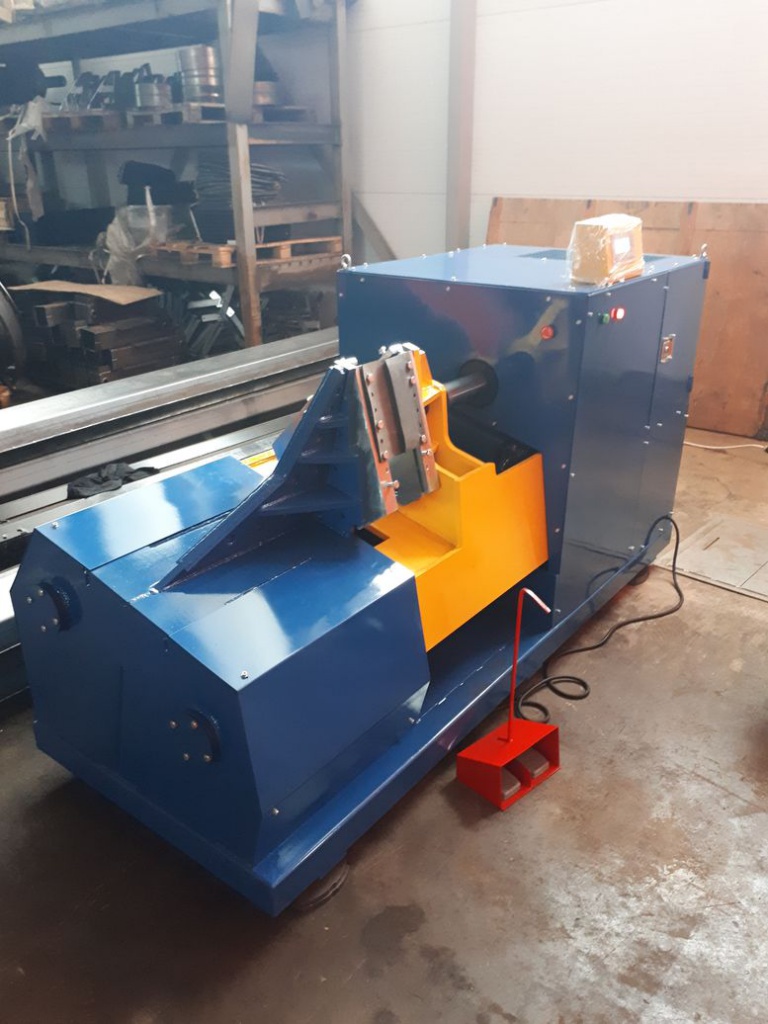

Динтек 50  Станок для гибки шнеков Гибочный станок для изготовления шнеков станок Dintek 50



Технические характеристики станка гибочного Dintek 50:

Наименование

Значение

1

Материал стальной полосы

Сталь: углеродистая; нержавеющая; высокопрочная.

2

Толщина металла

от 2 до 20 мм.

3

Высота реборды

от 20 до 400 мм.

4

Шаг витка

от 80 до 1200 мм.

5

Наружный диаметр

от 150 до 1200 мм.

6

Внутренний диаметр

от 50 до 1000 мм.

7

Усилие пресса

30 тонн

8

Потребляемая мощность

5,5 кВт

9

Габаритные размеры станка (д х ш х в)

2450х960х890 мм.

10

Масса

1950 кг.

11

Скорость изготовления сегмента

10-15 секунд (зависит от толщины металла)



Стоимость по запросу




Dintek 70

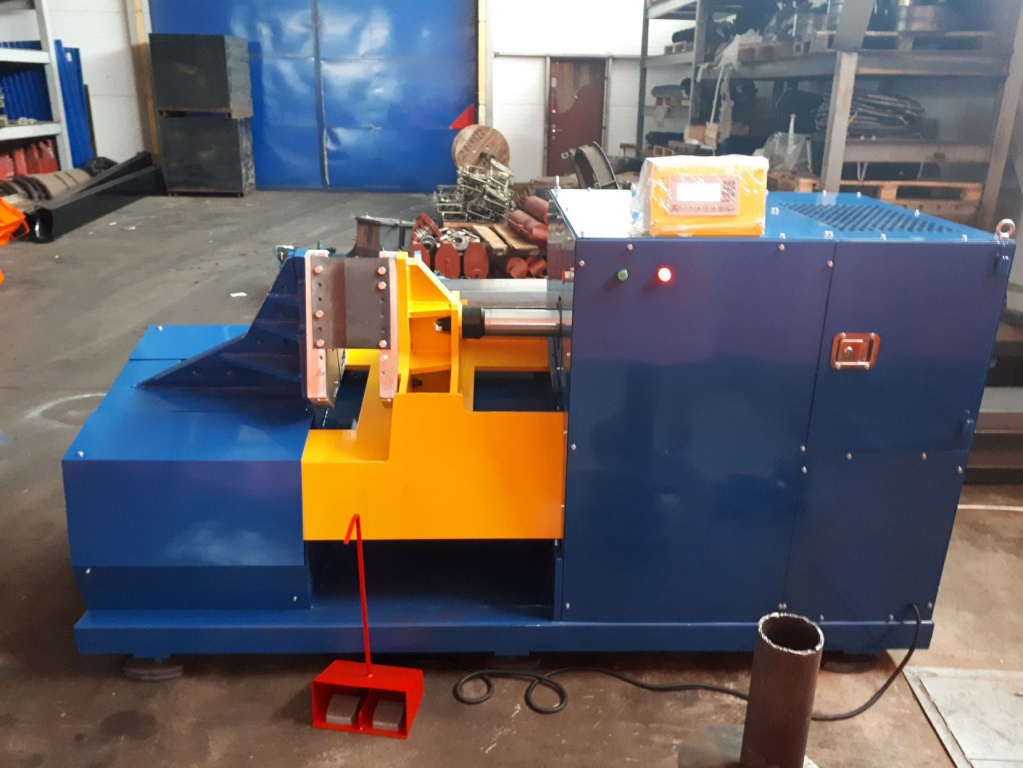

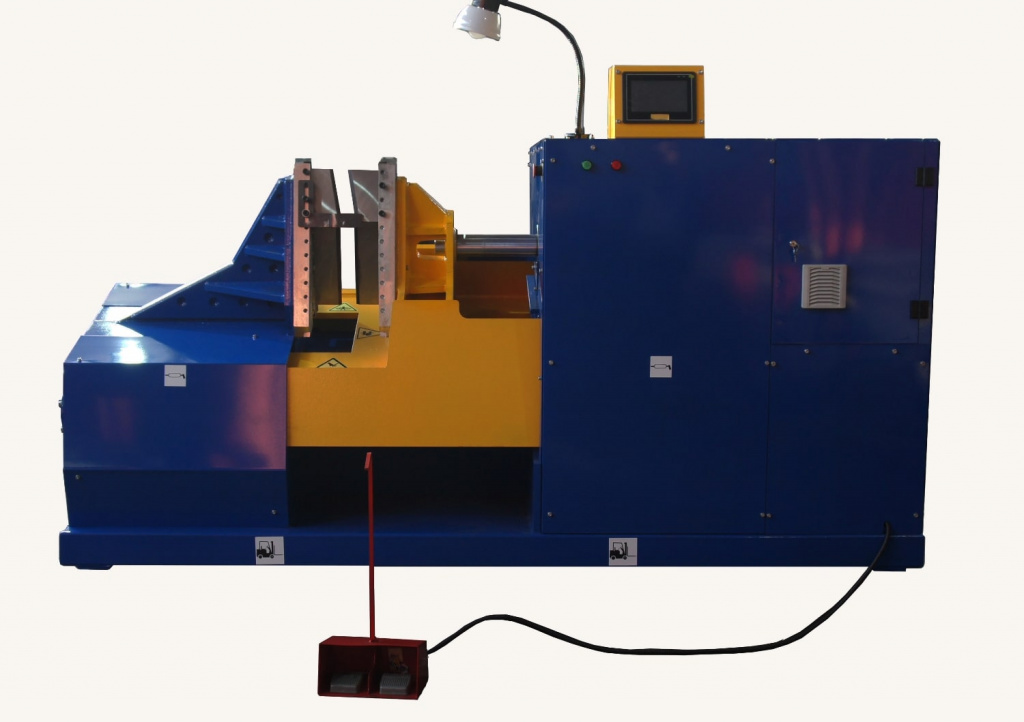

станок Dintek 70



Технические характеристики станка гибочного Dintek 70:

Наименование

Значение

1

Материал стальной полосы

Сталь: углеродистая; нержавеющая; высокопрочная.

2

Толщина металла

от 2 до 32 мм.

3

Высота реборды

от 20 до 500 мм.

4

Шаг витка

от 80 до 1200 мм.

5

Наружный диаметр

от 150 до 1200 мм.

6

Внутренний диаметр

от 50 до 1000 мм.

7

Усилие пресса

70 тонн

8

Потребляемая мощность

11 кВт

9

Габаритные размеры станка (д х ш х в)

2650х960х890 мм.

10

Масса

2300 кг.

11

Скорость изготовления сегмента

30-60 секунд (зависит от толщина металла)



Стоимость по запросу


Видео работы станка


Комплект поставки :

1.Станок для изготовления реборды шнека

2. Матрица - 2 комплекта

3. Комплект пуансонов

4. Инструкция по эксплуатации

5. Паспорт

6. Сертификат


Срок изготовления - 30 рабочих дней.
