Виброрейка секционная  для укладки бетона Helix SV


Модульная (секционная) виброрейка  Helix SV предназначена  для уплотнения и выравнивания, бетонной смеси шириной до 20 метров. За счет отсутствия прогибов по длине и жесткости конструкции в целом, данное оборудование широко применяется при строительстве взлетно-посадочных полос аэродромов, возведении пролетных строений мостов, тоннелей, бетонировании крупногабаритных фундаментов с толщиной слоя до 300-350мм. Жесткость всей конструкции обеспечивается за счет упорных рам специальной треугольной формы.

Виброрейка секционная Helix SV широко применялась при возведении Керченского моста в Крыму. С её помощью производилось уплотнение бетонной плиты.

Виброрейки секционные для укладки бетона – это оборудование, без которого невозможно изготовление качественного бетонного массива.  При заливке бетона на поверхность требуется  удаление воздуха внутри смеси. Для выполнения этой задачи на поверхность бетонного полотна ставится виброрейка для бетона, которая посредством вибрации уплотняет материал и при этом происходит качественное разравнивание раствора.

Использовать оборудование необходимо до того, как раствор успеет схватиться. В противном случае излишки воды и воздушные пузырьки останутся в слое раствора, снижая прочность бетонного слоя.

Виброрейка секционная – незаменима на больших объектах. С ее помощью можно формировать различные профили бетонной плиты: двухскатный, выпуклый, вогнутый. Это возможно за счет применения системы регулирования, которая позволяет формировать между секциями угол до двух градусов; при длине 20м высота перепада горизонта от центра к краю составляет 125мм.

При уплотнении вибрационная волна проникает на глубину до 30 см

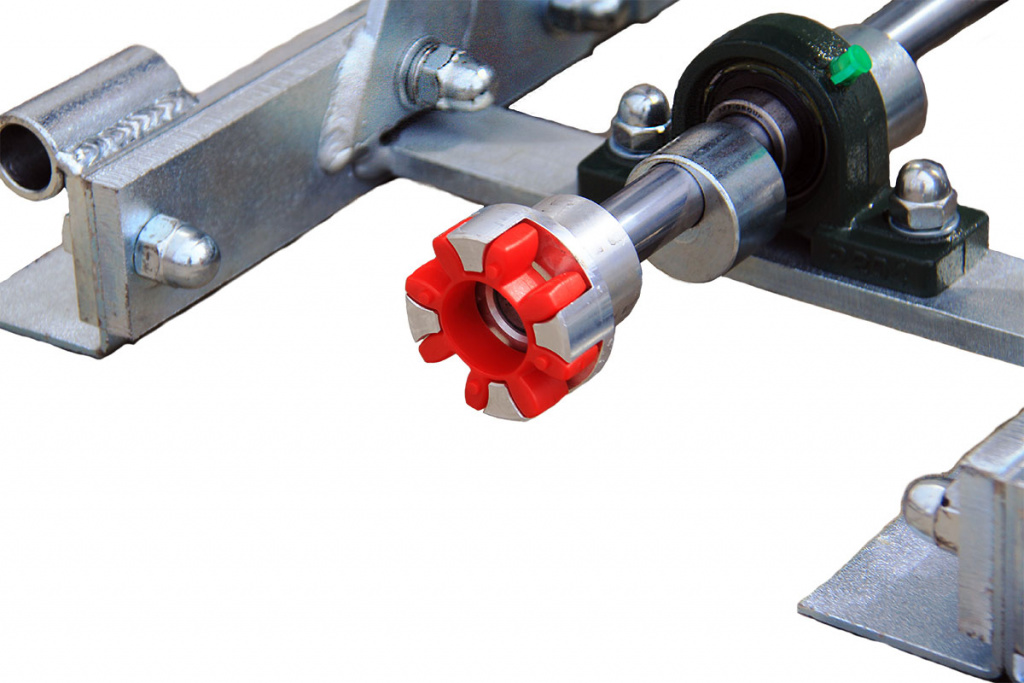

Изделие комплектуется двумя типами двигателей: бензиновым или электрическим. Бензиновый и электрический двигатель приводят в движение вал с равномерно расположенными эксцентриками, проходящий по длине секций, равномерно распределяя вибрационное воздействие по всей длине конструкции. Вибрационный вал сбалансирован и соединяется между модульными секциями с помощью системы муфт и резиновых крестовин.


НаименованиеТип приводаДвигатель

Мощность
квт.


Частота
вращения
об/мин.

Длина
мм.

Ширина
мм.

Высота
мм.


Вес кг.


Цена руб.
Helix VoltЭлектрический380В33000780420980105165000
Helix EngineБензиновыйHonda GX 2705,52900780420980115225000
     Helix Engine     БензиновыйLifan 1775.52900780420980115175000

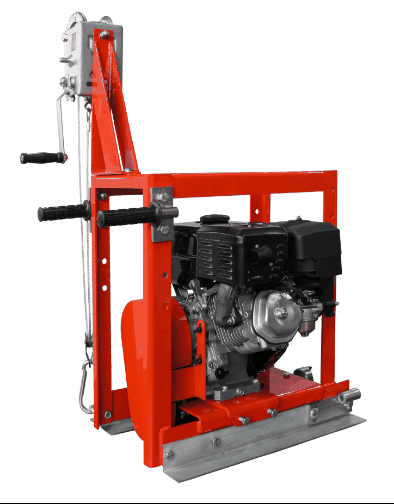

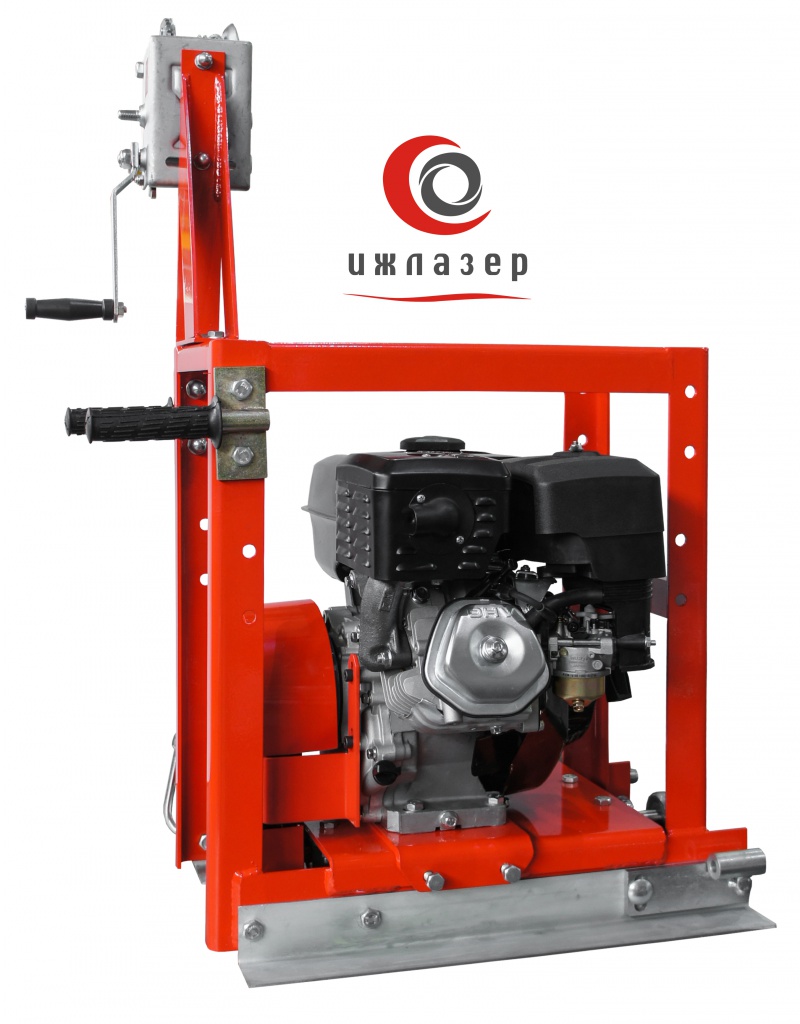

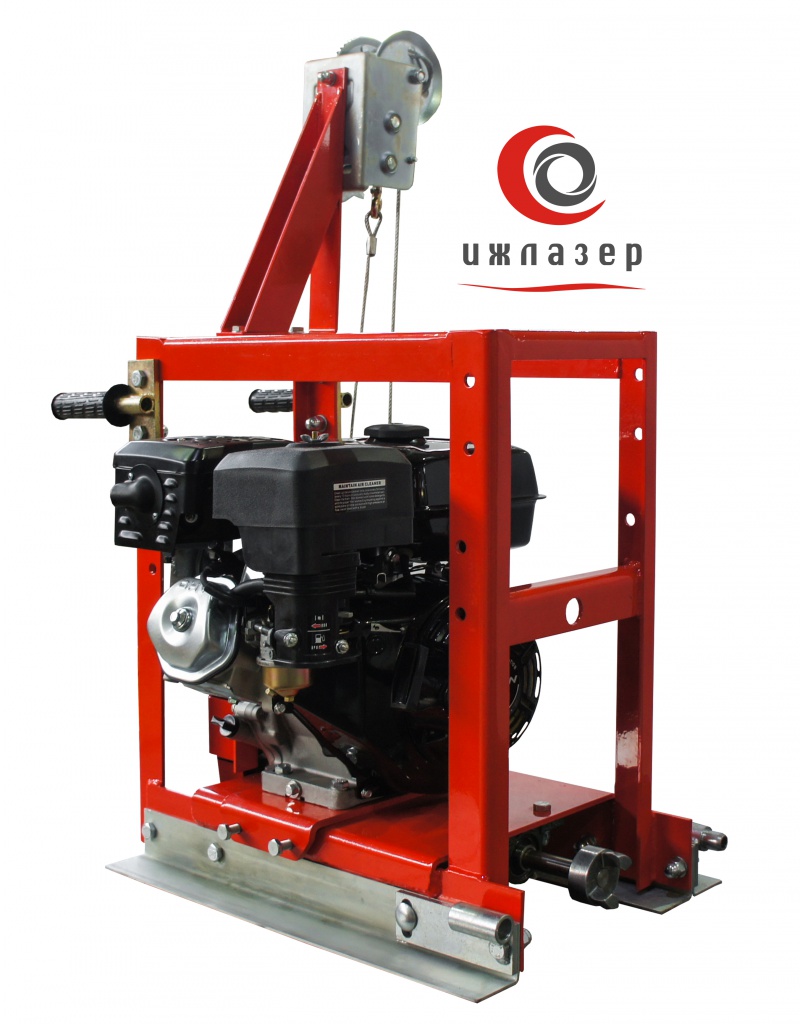

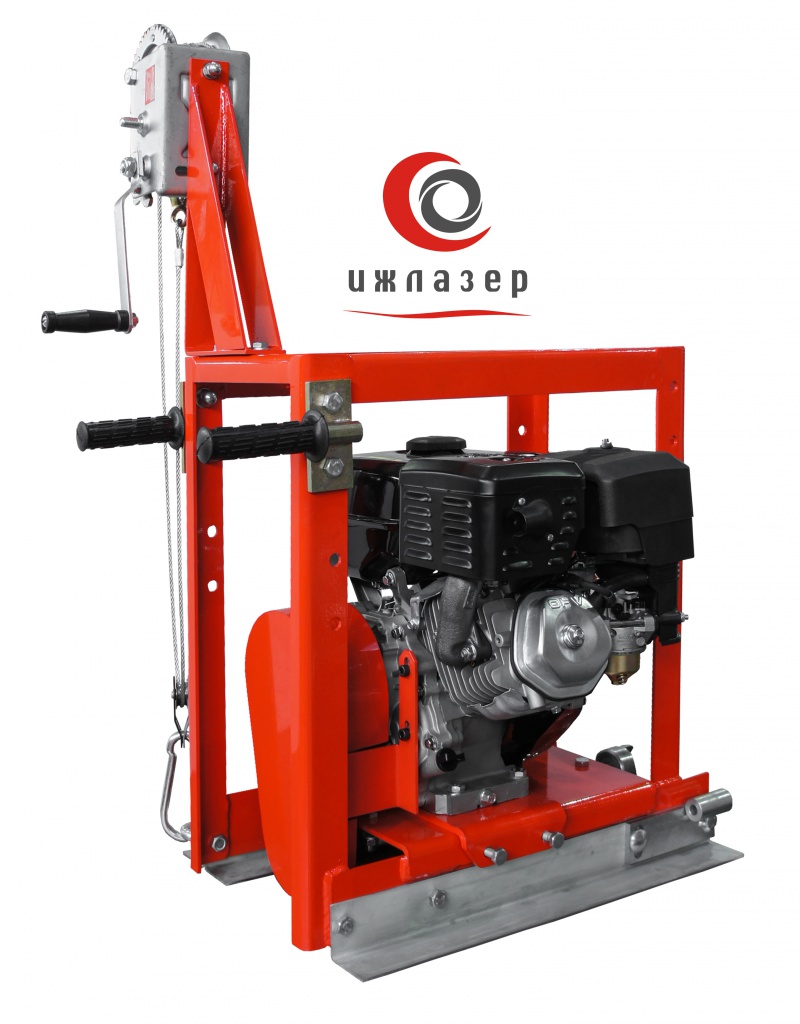

Секция, приводная, с бензиновым двигателем Lifan 177 (поставляется в комплекте с концевой секцией)


Приводная секция с бензиновым двигателем Lifan 177 Приводная секция с бензиновым двигателем Lifan 177 Приводная секция с бензиновым двигателем Lifan 177 Приводная секция виброрейки

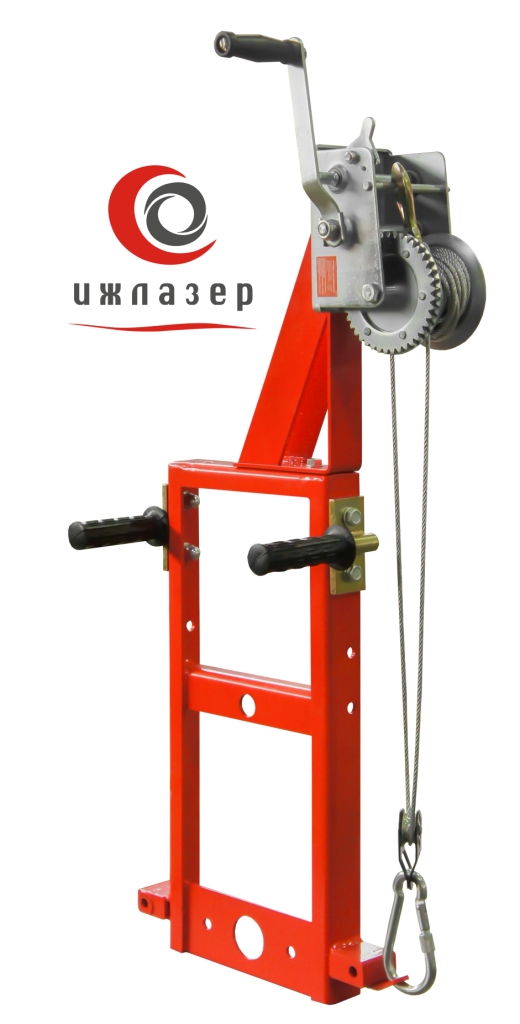

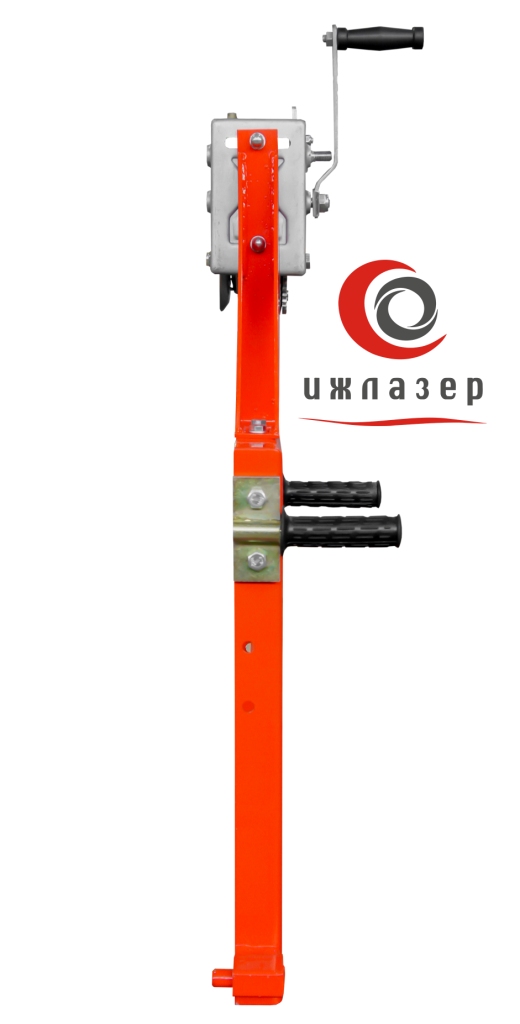

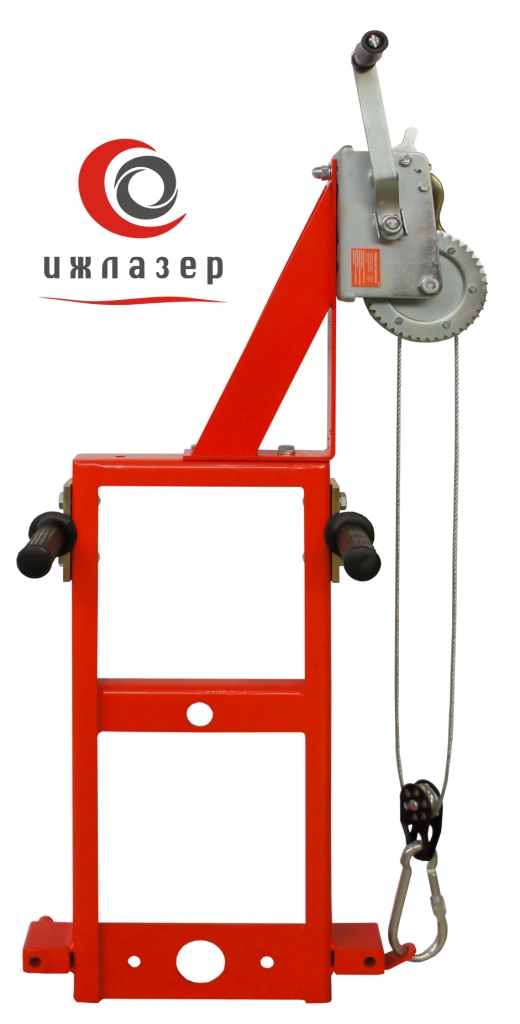

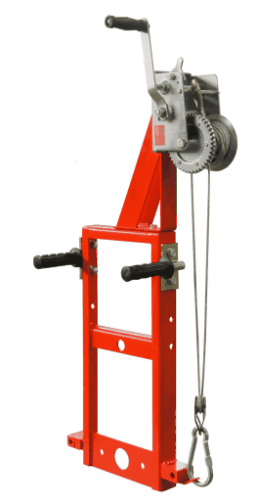

Концевая секция  (поставляется в комплекте с приводной секцией).

Секция концевая для секционной виброрейки    Секция концевая для секционной виброрейки    Секция концевая для секционной виброрейки Концевая секция виброрейки



Подготовка к работе виброрейки секционной Helix SV

Перед началом работы собирается из модулей (секций) таким образом, чтобы получить необходимую ширину рабочей полосы.

Стандартная длина секций составляет 1, 2 и 3 метра.

Усилители секций соединяются болтом, который является регулятором выпуклости рейки. Установив необходимую выпуклость, регулировочный болт фиксируется, затягивается гайками. Можно сформировать профили бетонной поверхности различного типа – вогнутый, выпуклый, двускатный.

Монтировать секции несложно, сборка-разборка виброрейки возможна одним работником.

Конструкция легко чистится, собирается и разбирается при помощи подручного инструмента (ключи гаечные). Уникальная технология эксцентрика со смещенным центром тяжести обеспечивает однородность вибрационных колебаний на протяжении всей длины конструкции.

Приводная секция поставляется в комплекте с концевой стойкой. Концевая стойка, также как и приводная, оснащена лебёдками, которые предназначены для равномерного протягивания виброрейки по рабочей поверхности.


секционная виброрейка секционная виброрейкасекционная виброрейкасекционная виброрейка


НаименованиеДлина мм.Ширина мм.Высота мм.Рабочая длина. мм.Вес кг.Цена руб.
Секция 1м.109542038010003542000
Секция 2м.209542038020006064000
Секция 3м.309542038030008585000
Доп. секция 0.5м5954203805002636000

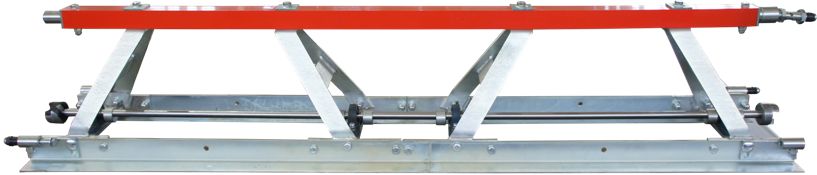

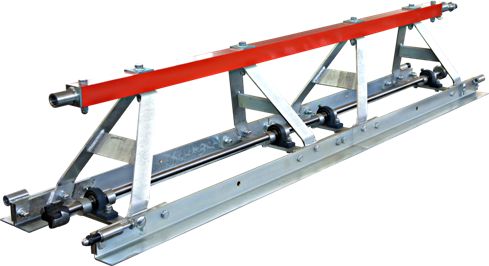

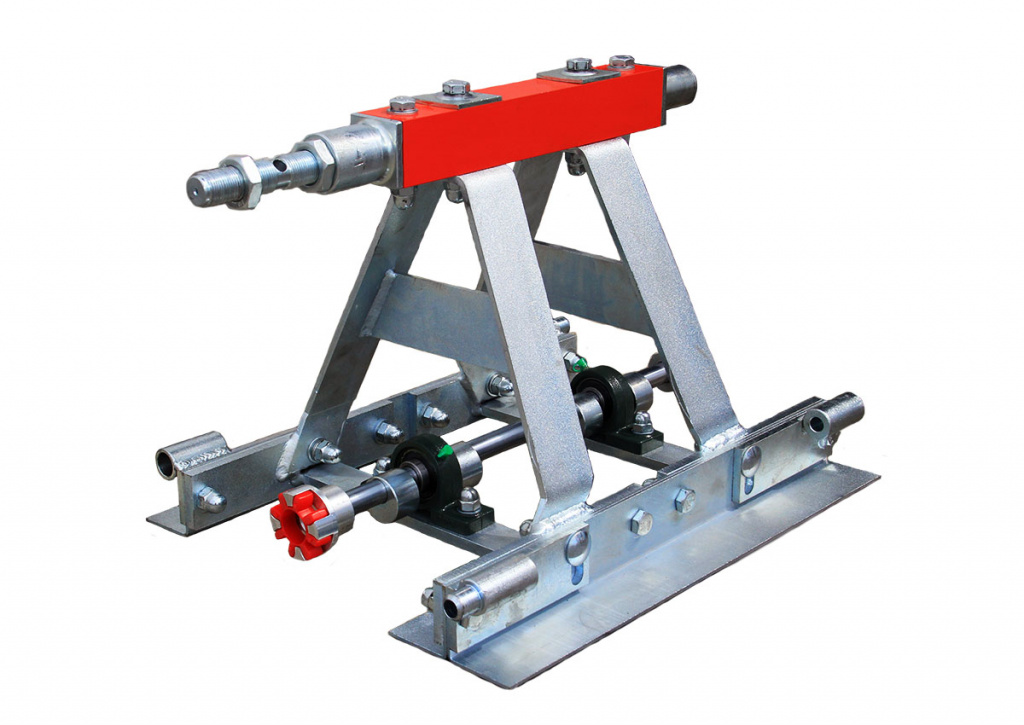

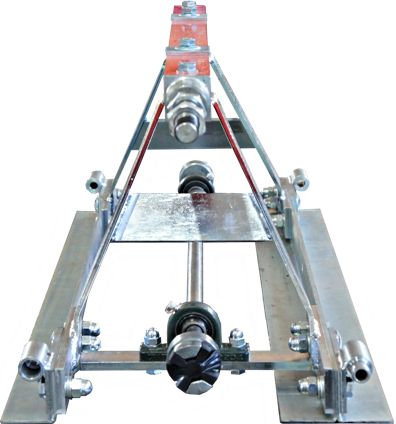

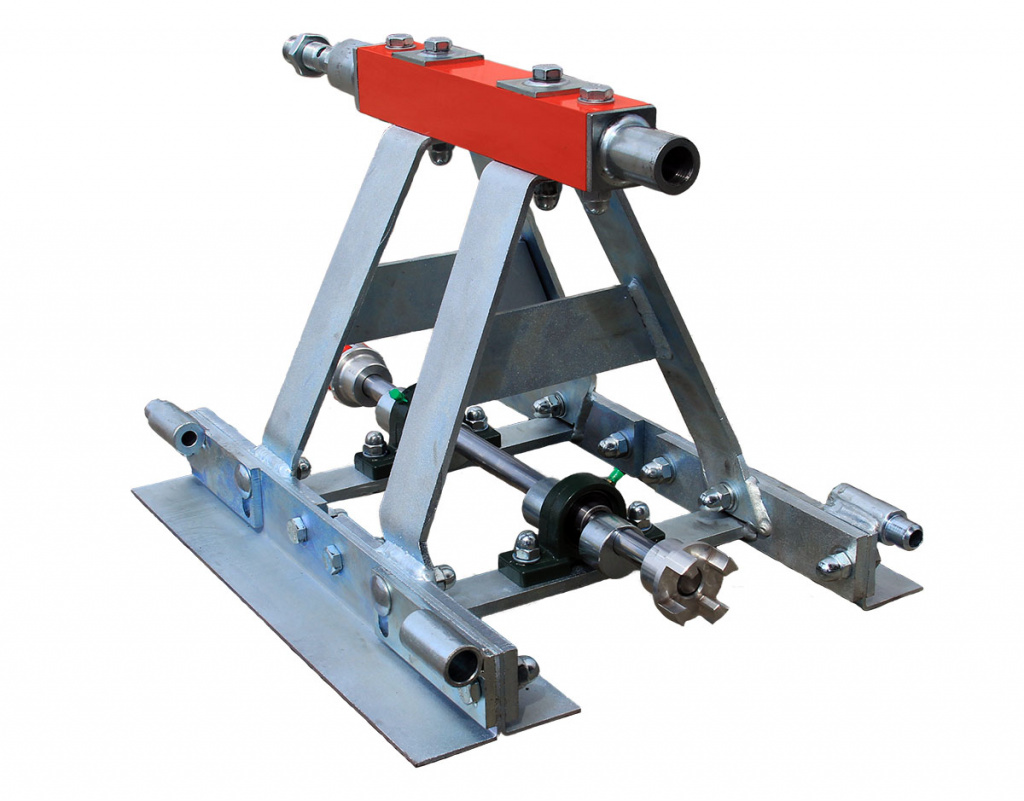

Секция длиной 1 метр для секционной виброрейки     Секционная виброрейка для бетонных работ  Секция длиной 1 метр                                 Секция длиной 1 метр - 42000 рублей.




Виброрейка секционная

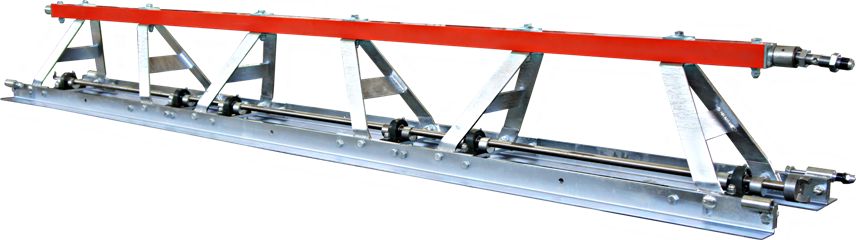

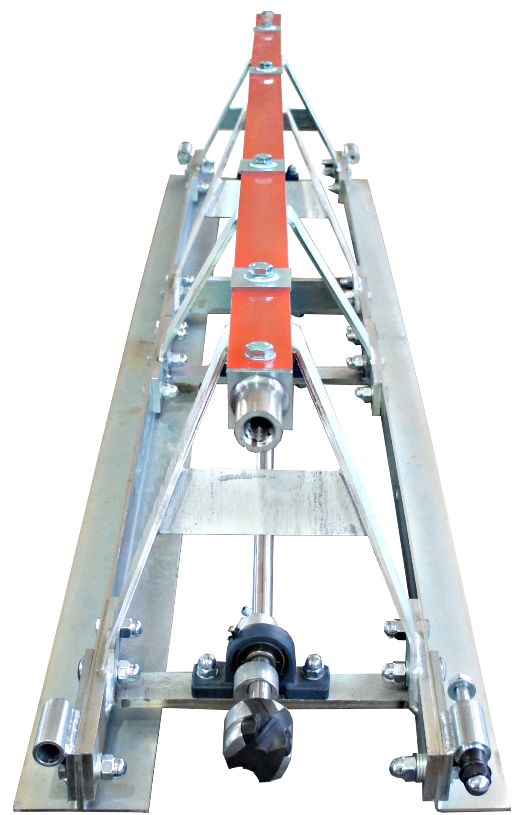

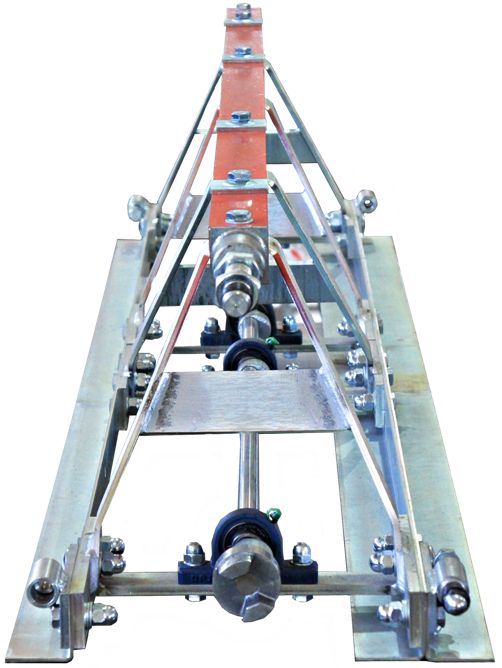

                                                                                                   Секция длиной 2 метра - 64000 рублей.


Виброрейка Helix  Виброрейка Helix Виброрейка Helix

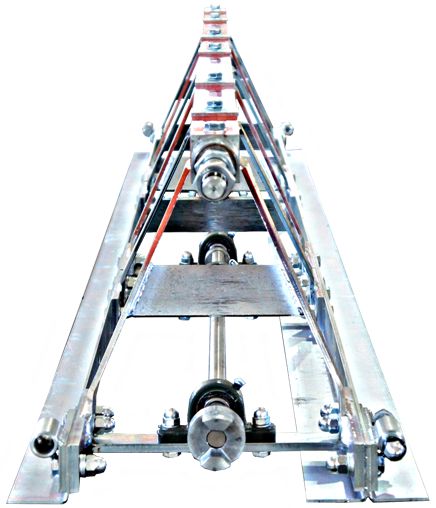

Виброрейка секционная Helix SV

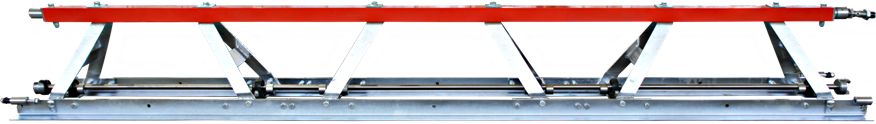

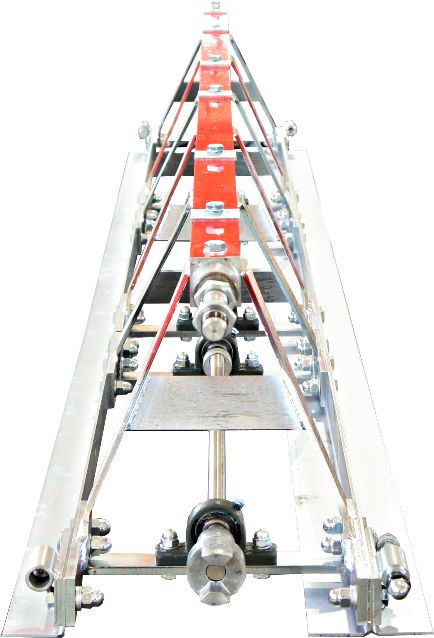

                                                                                                        Секция длиной 3 метра - 85000 рублей.


Виброрейка секционная Helix SV Виброрейка секционная Helix SV

Виброрейка секционная Helix SV

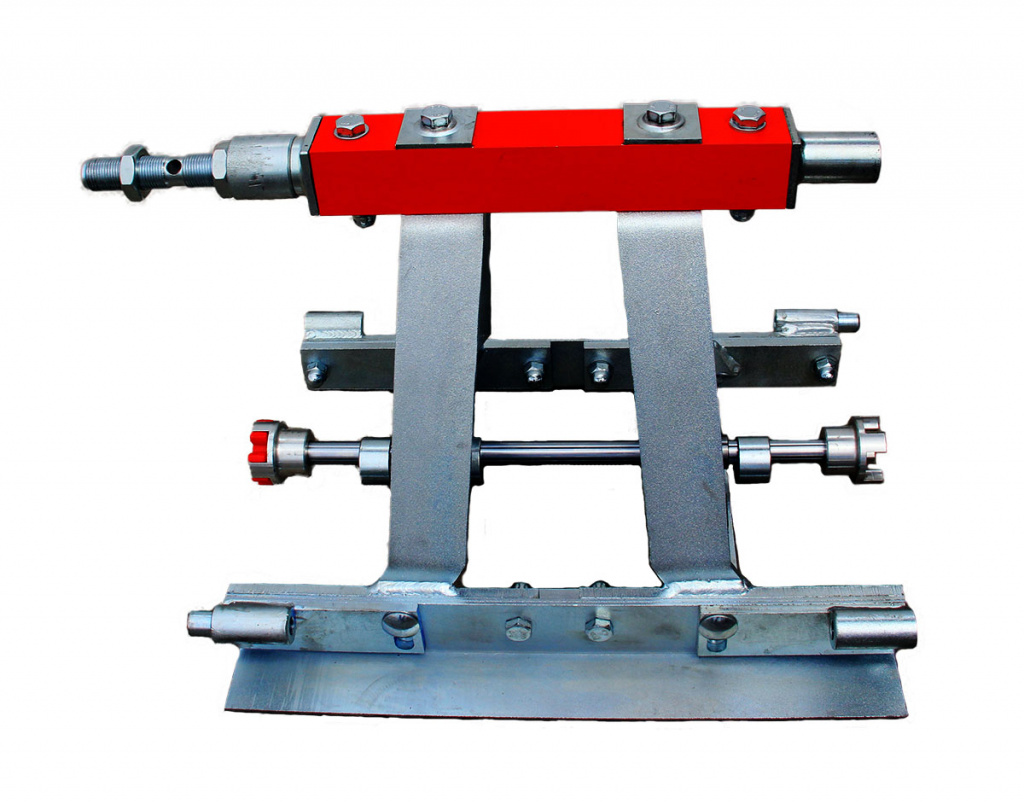

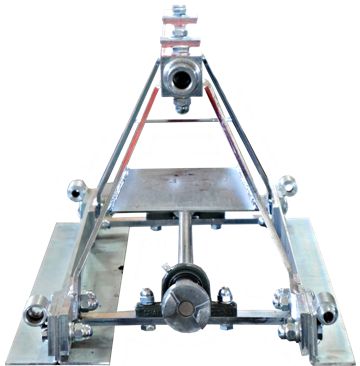

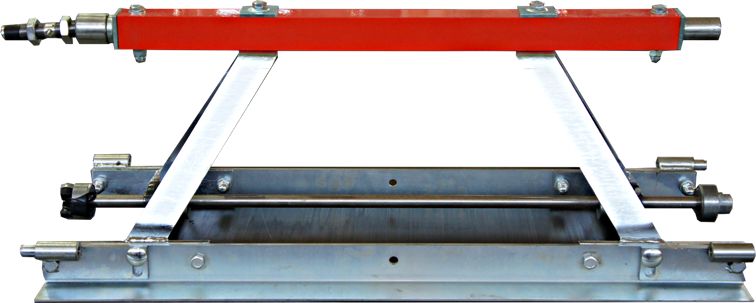

 Виброрейка 0.5мВиброрейка 0.5м                                                             Секция длиной 0.5 метра - 36000 рублей.

Виброрейка 0.5мВиброрейка 0.5м


Приобретая у нас секционную виброрейку Helix SV  вы получаете:

  1. индивидуальное  решение под требуемую задачу;
  2. наилучшую цену и условия поставки;
  3. отличное  качество (гарантия - 2 года);
  4. доставку в любой регион России;
  5. консультации специалистов компании, имеющей многолетний опыт работы на российском строительном рынке.


секционная виброрейкасекционная виброрейкасекционная виброрейка



Характеристики, применение.


Назначение – выравнивание (уплотнения) бетона, укладываемого на строительную поверхность с шириной до 20 м.

Конструкция, особенности

В основе конструкции достаточной длины (для обрабатываемой бетонной поверхности) жесткая ферма, без «прогибов» по ширине поверхности. Использован механизм распределенной вибрации с использованием вибрационных узлов, создающих необходимую вибрацию, распределяемую по ширине рейки достаточно равномерно.
Применяются эксцентрики, имеющие смещенный центр тяжести (для однородности вибрационных колебаний).
Устройства имеют электрический или бензиновый двигатель, обеспечивающий энергией вибрационный узел, разравнивающие лезвия-модули (длиной 1-3 м), соединяемые зажимами. Выравнивающие лезвия выполнены из стали 09г2с.
Жесткость – качество, которое не должно страдать при любой длине, любом применении рейки. Она – гарантия качества выравнивания (сглаживания) поверхности, которая должна быть 0,5-1,5% погрешности по уровню горизонта. Жесткость обеспечивается упорными рамами специальной (треугольной) формы. Толщина слоя уплотняемого бетона – от 15 до 30-35 см.
Двигатель модульной секции, располагаемый в концевой стойке, приводит в движение сбалансированный вал с эксцентриками. Они расположены по всей длине равномерно, вибрация распределяется по длине всей конструкции. Соединение – муфтами и резиновыми крестовинами. Концевая стойка имеет лебёдки для протягивания виброрейки по бетонируемой поверхности.
Скорость протягивания – примерно 1 м/мин.


Применение виброреек секционных

Виброрейки  применяют для различных работ, в частности, на строительстве:
• перронов, рулежных трасс аэродромов;
• пролетов мостов, сводов тоннелей, иных крупногабаритных оснований;
• торгово-развлекательных и спорткомплексов;
• геологических объектов.

Преимущества

Основное преимущество  при использовании – рост производительности бетонирования «в разы». Например, 5 человек с ее помощью за смену уложит до 2000 кв.м. бетонного покрытия (против максимальных 400 «квадратов» без использования рейки).

Выгоды и эффективность
Приобретая секционную виброрейку, получаем:
• решение индивидуальной задачи бетонирования, в том числе – нестандартной;
• доступные цены, достаточные для решения проблемы поставку;
• качество и гарантии (1-2 года);
• доставку в регионы;
• выбор привода;
• консалтинг специалистов с многолетним опытом строительства бетонных покрытий;
• легкий монтаж, обслуживание, не требующее спец инструментария;
• скидки и комфортную логистику по РФ.
Использование секционной виброрейки гарантирует надежность, устойчивость, долговечность уложенного бетонного пола.
